Dlaczego transformatory napięciowe są ważne dla systemów elektroenergetycznych?

W systemach elektroenergetycznych najważniejszy jest dokładny pomiar i bezpieczna praca. Niezależnie od tego, czy chodzi o publiczne sieci energetyczne, parki przemysłowe czy obiekty komercyjne, niezbędne jest precyzyjne monitorowanie poziomów napięcia.Transformatory napięcia, znane również jako transformatory potencjalne (PT), odgrywają zasadniczą rolę w tym procesie.Zhejiang Dahu Electric Co., Ltd.jest renomowanym profesjonalnym producentem zajmującym się projektowaniem i produkcją wysokiej jakości przekładników napięciowych od 0,5kV do 35kV. Zlokalizowana w strefie przemysłowej Xiangyang w mieście Yueqing, słynącym z możliwości produkcji sprzętu elektrycznego, Dahu Electric wykorzystuje swoje korzystne położenie geograficzne, zaawansowaną technologię i rygorystyczny system zarządzania jakością, aby dostarczać niezawodne, wydajne i trwałe produkty.

Zrozumienie transformatorów napięciowych

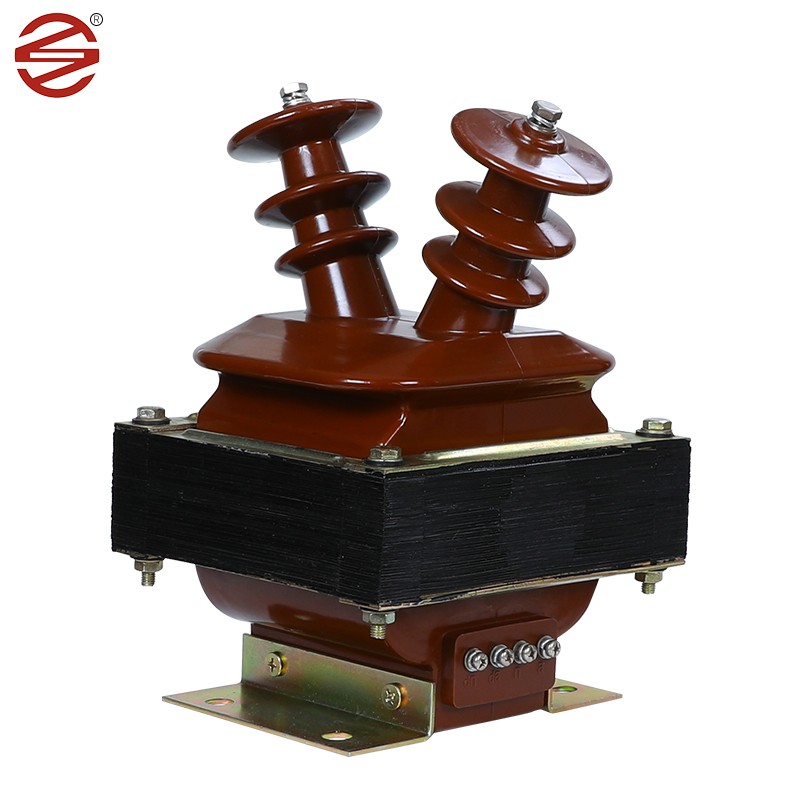

A transformator napięciajest przekładnikiem zaprojektowanym w celu redukcji napięcia pierwotnego wysokiego napięcia do znormalizowanego, niższego i bezpieczniejszego napięcia wtórnego. To napięcie wtórne wynosi zazwyczaj 110 V lub 120 V i może być łatwo i bezpiecznie obsługiwane przez przyrządy pomiarowe, przekaźniki ochronne i liczniki energii. Podstawową funkcją przekładnika napięciowego nie jest przenoszenie mocy, ale raczej zapewnienie dokładnego odwzorowania przebiegów wysokiego napięcia na potrzeby pomiarów i zabezpieczeń. Izolując obwody pomiarowe i sterujące od linii elektroenergetycznych wysokiego napięcia, przekładniki napięciowe zapewniają bezpieczeństwo personelu i sprzętu.

Główne zastosowania przekładników napięciowych

Pomiar energii elektrycznej: Dokładnie mierzy zużycie energii elektrycznej na potrzeby rozliczeń i monitorowania w zastosowaniach użyteczności publicznej i przemysłowych.

Ochrona systemu: Dostarcza sygnały napięciowe do przekaźników ochronnych w celu wyzwolenia wyłączników automatycznych w przypadku usterek takich jak przepięcie, zbyt niskie napięcie lub zwarcie doziemne.

Monitorowanie jakości energii: Monitoruje poziomy napięcia, spadki, wzrosty i zniekształcenia harmoniczne w systemach zasilania.

Synchronizacja generatorów: Zapewnia właściwą synchronizację pomiędzy generatorami a siecią poprzez dopasowanie amplitudy napięcia i kąta fazowego.

Kontrola napięcia: Zapewnia informację zwrotną dla systemów automatycznej regulacji napięcia.

Dlaczego warto wybrać nas?

Dahu przestrzega filozofii biznesowej „Zorientowanej na technologię, zorientowanej na ludzi” i dąży do doskonałości. Filozofia ta napędza ciągłe innowacje i przestrzeganie najwyższych standardów kontroli jakości.

Najwyższa jakość produktu: Dahu uważa jakość produktu za siłę napędową firmy, stosując zaawansowany sprzęt do produkcji krajowej i ustanawiając kompleksowy system zarządzania w całym procesie produkcyjnym.

Silne możliwości badawczo-rozwojowe i innowacje: Dahu dotrzymuje kroku czasom, projektując swoje produkty tak, aby dostosowywały się do stale zmieniających się wymagań rynku i postępu technologicznego.

Szeroki zakres napięć: Wykorzystując swoje doświadczenie w produkcji transformatorów od 0,5 kV do 35 kV, Dahu dostarcza rozwiązania do szerokiego zakresu zastosowań, od dystrybucji niskiego napięcia po wtórną transmisję średniego napięcia.

Bezpieczny i wydajny: każdy przekładnik napięciowy został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i wydajności, zapewniając niezawodną pracę w krytycznych środowiskach.

Często zadawane pytania dotyczące transformatora napięciowego (często zadawane pytania)

1. Jaka jest różnica między przekładnikiem napięciowym (VT) a przekładnikiem prądowym (CT)?

Chociaż oba są transformatorami przyrządowymi, służą zasadniczo różnym celom. Przekładnik prądowy przeznaczony jest do obniżania wysokiego prądu pierwotnego do bezpiecznego, mierzalnego prądu wtórnego, zwykle 5 A lub 1 A. Jego uzwojenie pierwotne jest połączone szeregowo z obwodem mocy. Natomiast transformator napięciowy jest przeznaczony do obniżania wysokiego napięcia pierwotnego do bezpiecznego, mierzalnego napięcia wtórnego, zwykle 110 V lub 120 V. Jego uzwojenie pierwotne jest połączone równolegle przez fazę i przewód neutralny lub ziemię. Zasadniczo przekładniki prądowe mierzą prąd, a przekładniki napięciowe mierzą napięcie. Użycie odpowiedniego transformatora do zamierzonego zastosowania ma kluczowe znaczenie dla bezpieczeństwa i dokładności systemu.

2. Czy przekładnik napięciowy może być używany zarówno do pomiaru, jak i zabezpieczenia w tym samym urządzeniu?

Tak, wiele nowoczesnych transformatorów napięciowych zaprojektowano z wieloma rdzeniami lub uzwojeniami wtórnymi, aby spełniać obie funkcje jednocześnie. Na przykład pojedynczy przekładnik VT może mieć jedno uzwojenie rdzenia zapewniające wysoką dokładność (np. klasa 0,5) przeznaczone do pomiaru przychodów oraz oddzielne uzwojenie rdzenia o większej obciążalności (np. klasa 3P) przeznaczone do zasilania przekaźników ochronnych. Ta dwufunkcyjna konstrukcja zapewnia oszczędność miejsca i opłacalność instalacji w kompaktowej rozdzielnicy. Bardzo ważne jest sprawdzenie tabliczki znamionowej i karty katalogowej transformatora, aby potwierdzić dostępne klasy dokładności i moce znamionowe dla każdego uzwojenia.

3. Jakie czynniki należy wziąć pod uwagę przy wyborze przekładnika napięciowego do konkretnego zastosowania?

Wybór odpowiedniego przekładnika napięciowego wymaga dokładnej analizy kilku kluczowych parametrów. Po pierwsze, napięcie systemu: znamionowe napięcie pierwotne transformatora musi odpowiadać lub przekraczać nominalne napięcie robocze systemu. Po drugie, cel aplikacji: określenie, czy chodzi o pomiary (wymagające dużej dokładności, np. 0,2 lub 0,5), czy zabezpieczenie (wymagające klas, np. 3P lub 6P). Po trzecie, podłączone obciążenie: oblicz całkowite zużycie VA wszystkich urządzeń (liczników, przekaźników) podłączonych do obwodu wtórnego; Aby zachować jego dokładność, znamionowa moc wyjściowa przekładnika VT musi być większa niż całkowite obciążenie. Po czwarte, środowisko instalacji: Zdecyduj, czy potrzebny jest model wewnętrzny (suchy, czysty), czy zewnętrzny (odporny na warunki atmosferyczne), biorąc pod uwagę takie czynniki, jak wilgotność, zanieczyszczenie i temperatura otoczenia. Na koniec upewnij się, że poziom izolacji (częstotliwość sieciowa i napięcie wytrzymywane impulsowo) jest odpowiedni do poziomu zwarcia systemu i warunków udarowych.
