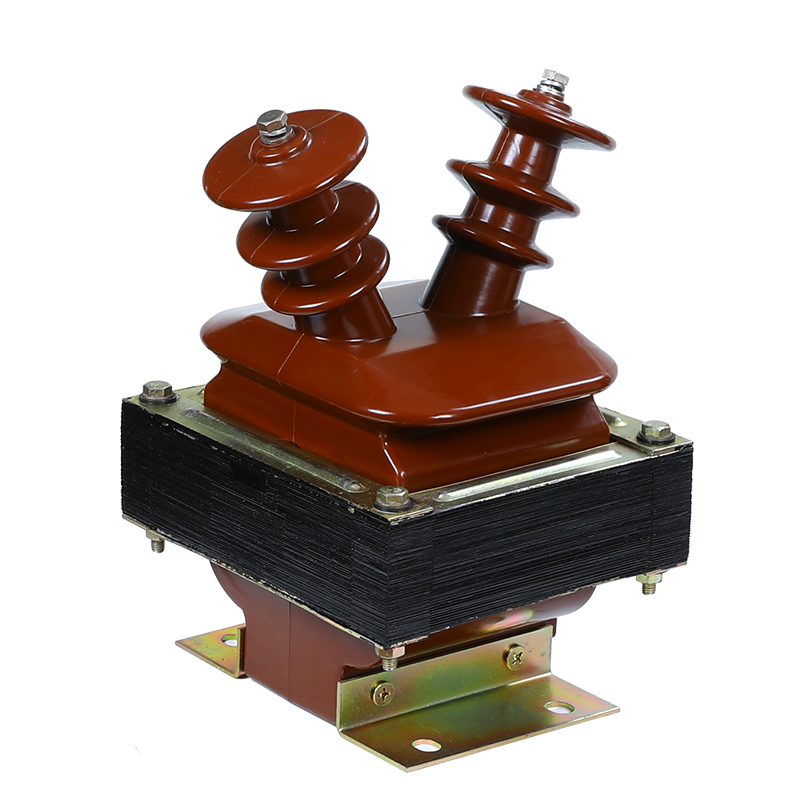

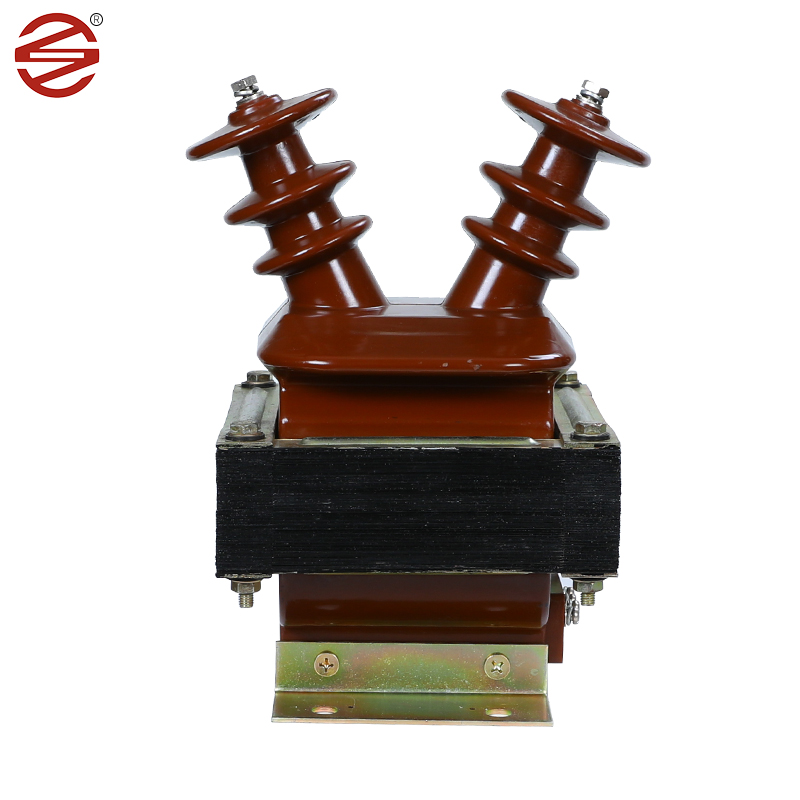

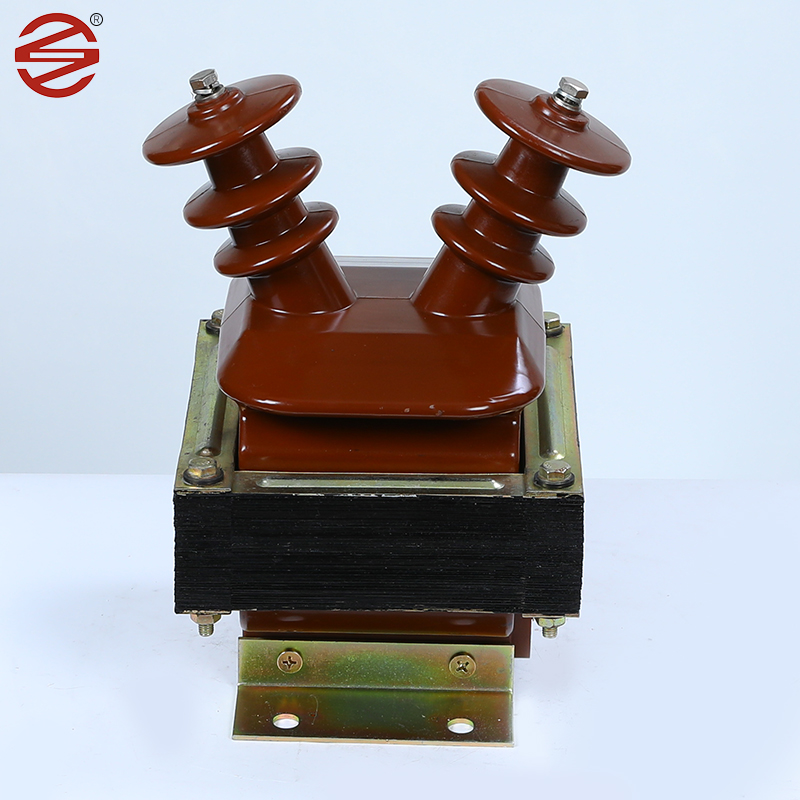

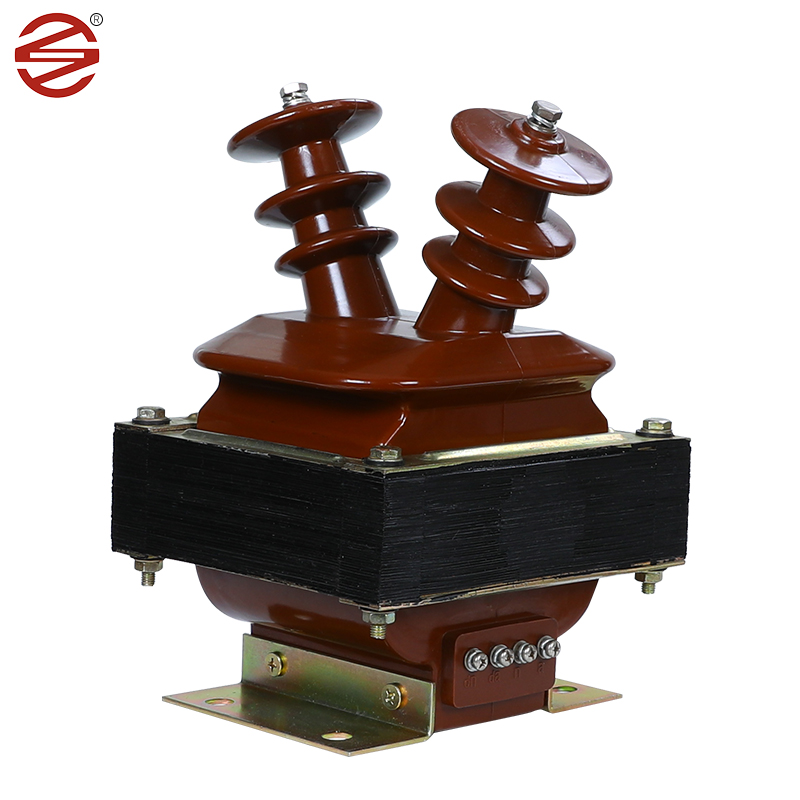

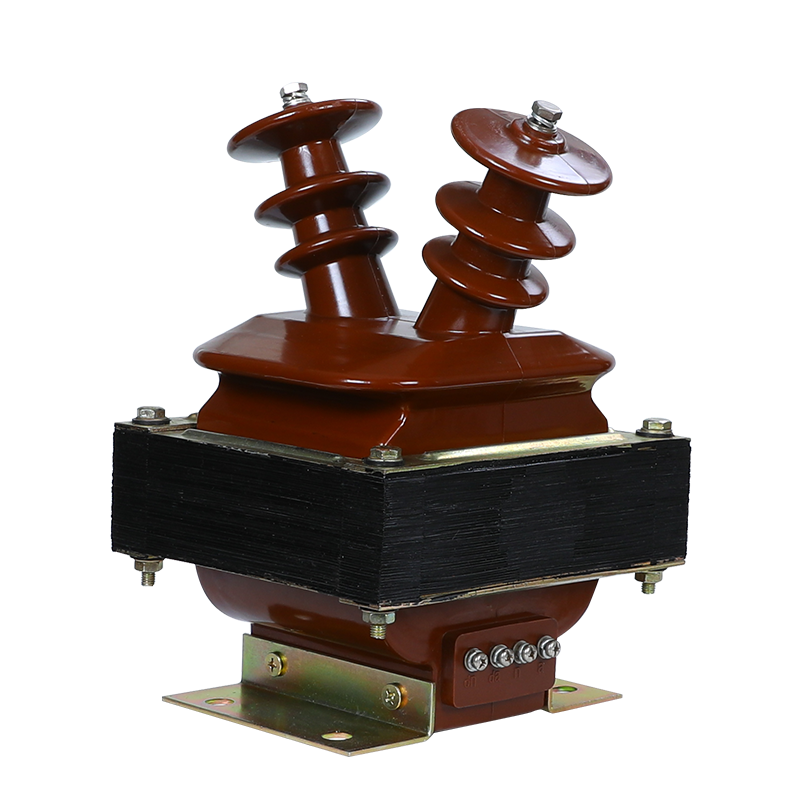

Transformator napięcia 10kv

Przekładnik napięciowy 10kV produkowany przez DAHU ELECTRIC odgrywa kluczową rolę w wewnętrznej szafie rozdzielczej, zapewniając wydajne rozwiązanie do pomiaru prądu, monitorowania energii elektrycznej i przekaźników ochronnych w jednofazowych i trójfazowych systemach prądu przemiennego. Systemy te działają bezproblemowo w częstotliwościach 50 Hz lub 60 Hz, spełniając szeroki zakres wymagań elektrycznych dla napięć urządzeń do 12 kV.

Wyślij zapytanie

Opis produktu

Blachy ze stali krzemowej walcowanej na zimno: Przekładnik napięciowy 10 kV zwykle wykorzystuje jako rdzeń blachę ze stali krzemowej walcowanej na zimno. Materiały te są walcowane na zimno i mają doskonałe właściwości magnetyczne, takie jak wysoka przepuszczalność i niskie straty w rdzeniu, co czyni je idealnymi do przekładników prądowych. Dzięki zastosowaniu walcowanej na zimno blachy ze stali krzemowej jako materiału rdzenia przekładnik prądowy może osiągnąć efektywny transfer energii, poprawiając w ten sposób wydajność systemu. W porównaniu do innych materiałów, blachy ze stali krzemowej walcowanej na zimno mają niższe pętle histerezy i straty namagnesowania, co oznacza mniejsze straty energii i mniejsze zużycie energii.

Żywica epoksydowa: Żywica epoksydowa ma doskonałe właściwości dielektryczne i wytrzymałość mechaniczną, jest pierwszym wyborem materiału izolacyjnego przekładnika napięciowego 10 kV. Odlewy epoksydowe zapewniają niezawodną izolację, która chroni elementy wewnętrzne przed awarią elektryczną i czynnikami środowiskowymi.

Miedź: Przewody miedziane są zwykle używane do uzwojeń transformatora napięciowego 10 kV. Materiały te charakteryzują się wysoką przewodnością elektryczną i trwałością mechaniczną, umożliwiając efektywną transmisję sygnałów prądowych przy jednoczesnym wytrzymywaniu naprężeń eksploatacyjnych.

Materiał (żywica epoksydowa): Przekładniki napięciowe 10 kV umieszczone są w obudowach wykonanych z żywicy epoksydowej. Żywica epoksydowa ma doskonałe właściwości izolacyjne, może skutecznie zapobiegać przekroczeniu prądu lub napięcia, aby zapewnić bezpieczną pracę obwodu.

Ma odporność na wysoką temperaturę i może dostosować się do wymagań pracy w środowisku o wysokiej temperaturze.

Ma dobrą odporność na korozję, jest odporny na erozję niektórych substancji chemicznych i wydłuża żywotność transformatora.

Ma dobre właściwości uszczelniające, więc transformator epoksydowy zwykle ma dobrą wodoodporność i odporność na wilgoć i nadaje się do stosowania w wilgotnym środowisku.

W porównaniu do tradycyjnych transformatorów zanurzonych w oleju, transformatory epoksydowe mają zazwyczaj mniejszą wagę i są łatwe w montażu i konserwacji.

Wyższość produktu

Nasze poszycie śrub i płyty dolnej osiąga 8um/min, co jest bardziej odporne na wilgoć i rdzę. Połysk jest lepszy.

1.	Aplikacja	Dozowanie
2.	Instalacja	Wnętrz.
3.	Izolacja	Żywica odlewana
4.	Typ	Indukcja napięcia
5.	Budowa	Odlew z żywicy epoksydowej typu suchego
6.	Liczba faz	Pojedyncza faza (1 zestaw = 3 numery)
7.	Częstotliwość	50 Hz
8.	Montaż Zamontowany	Wspornik na konstrukcji suwnicy zamontowany
9.	Podstawowe napięcie znamionowe systemu	11 kV (faza do fazy)
10.	Maksymalne napięcie pierwotne systemu	12 kV (faza do fazy)
11.	Ziemianie Systemowi	Skutecznie uziemiony
12.	Izolacja podstawowa (wytrzymałość na impuls Napięcie)	75 kV
13.	Częstotliwość zasilania Wytrzymuje napięcie	28 kV
14.	Neutralny koniec uzwojenia pierwotnego, dla bezpośrednie połączenie z ziemią	Izolowany, aby wytrzymać napięcie 10 kV badanie niskiej częstotliwości.
15.	Typ uzwojenia wtórnego	Pojedyncze uzwojenie
16.	Współczynnik transformacji	11 kV//3/0,11 kV/3
17.	Odległość pełzania	25 mm/kV (minimum)
18.	Znamionowe obciążenie wtórne	7,5 do 10 VA
19.	Współczynnik ograniczenia napięcia	1,2 ciągły i 1,5 przez 30 sekund
20.	Klasa dokładności	0,2 do pomiaru.
21.	Standard	Projektowanie, produkcja, testowanie, instalacja i Wydajność powinna być zgodna z najnowszymi wydania IEC 61869-1 i IEC 61869-3.
