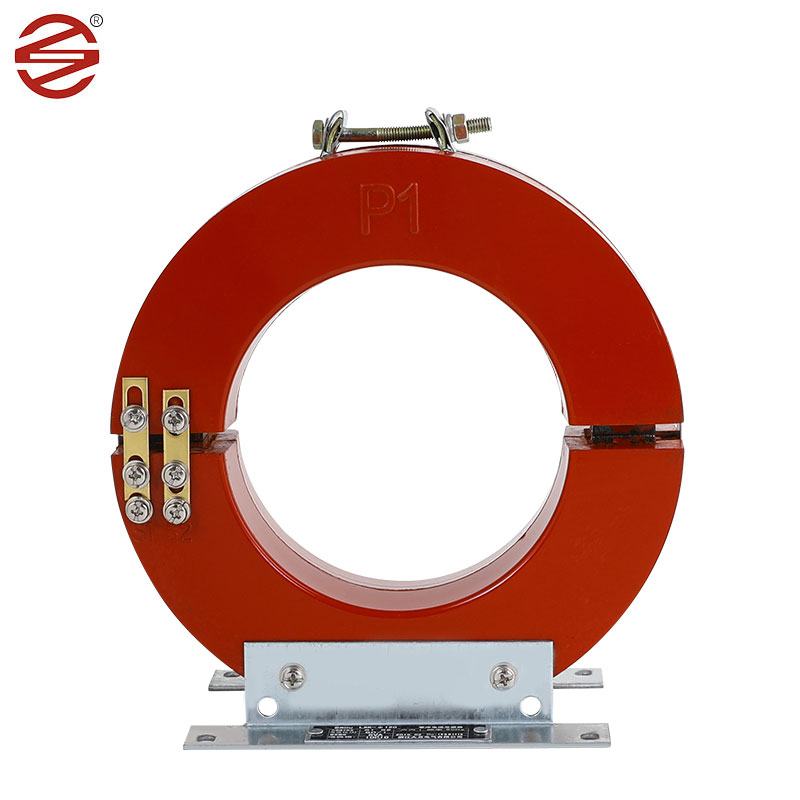

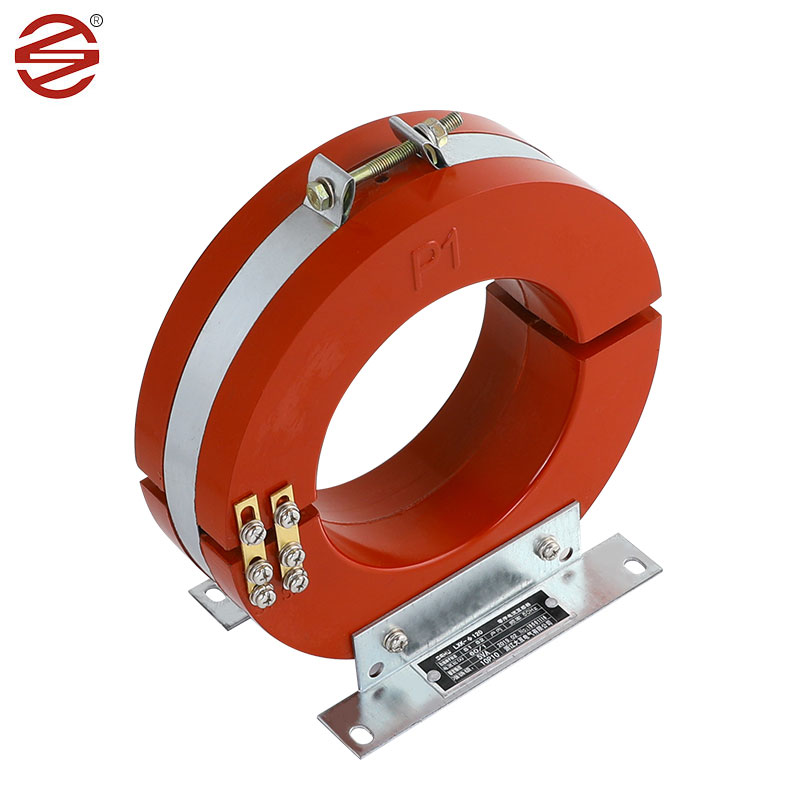

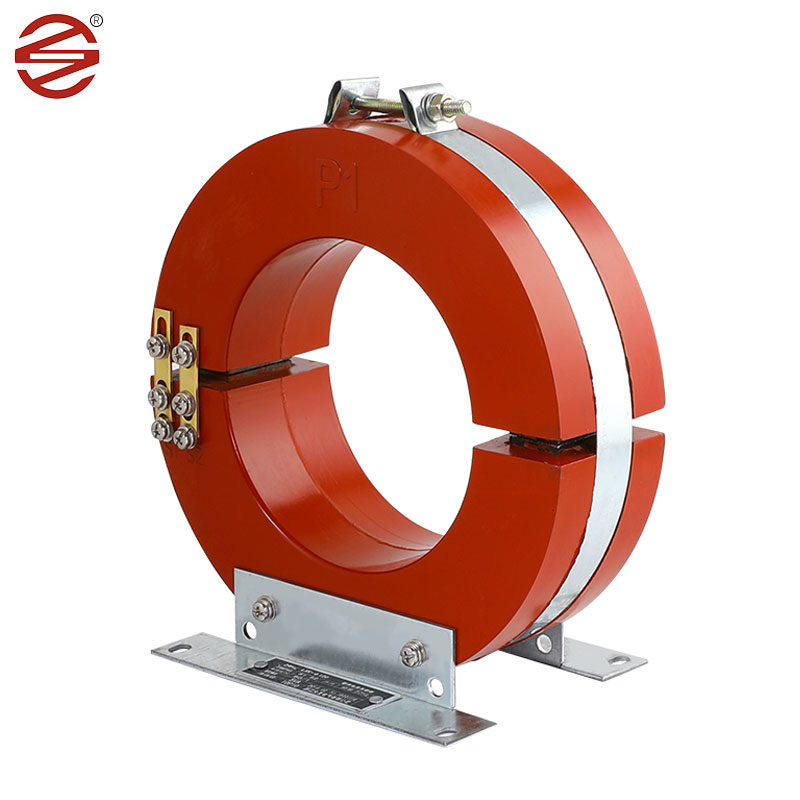

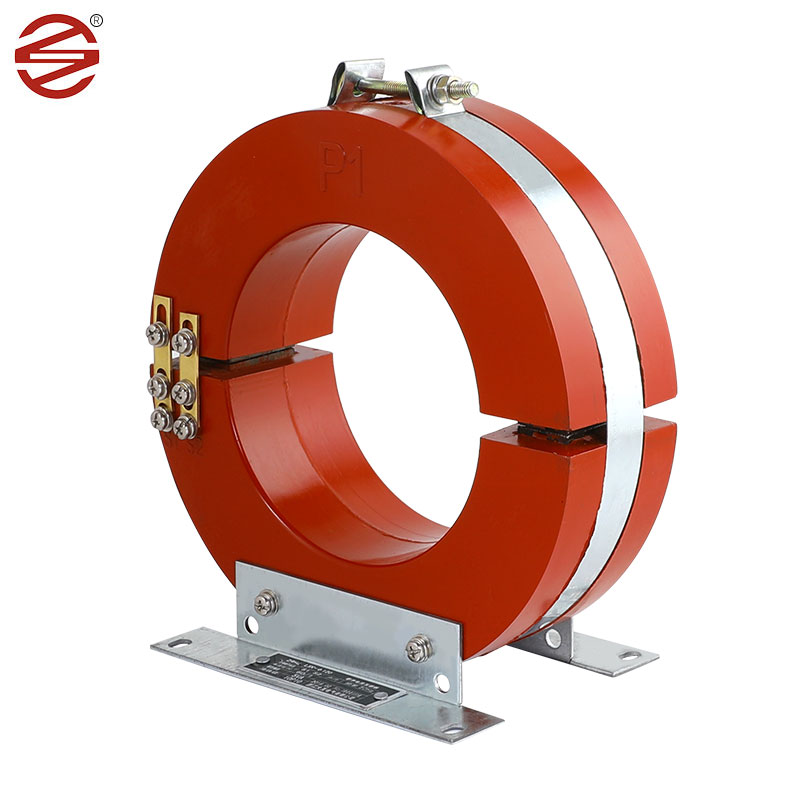

Pierścieniowy przekładnik prądowy

Dahu Electric jest jednym z profesjonalnych liderów producentów chińskich przekładników prądowych o wysokiej jakości i rozsądnej cenie. Zapraszamy do kontaktu z nami.

Wyślij zapytanie

Opis produktu

Blachy ze stali krzemowej walcowanej na zimno: Ze względu na doskonałe właściwości magnetyczne, blacha ze stali krzemowej walcowanej na zimno jest często stosowana jako materiał rdzenia pierścieniowego przekładnika prądowego. Materiały te charakteryzują się wysoką przepuszczalnością i niskimi stratami w rdzeniu, co czyni je skutecznymi w przenoszeniu energii. Mają niższe pętle histerezy i straty namagnesowania w porównaniu z alternatywami, co skutkuje mniejszymi stratami energii i niższym zużyciem energii.

Żywica epoksydowa: Żywica epoksydowa ma doskonałe właściwości dielektryczne i wytrzymałość mechaniczną, jest pierwszym wyborem wysokiej jakości materiału izolacyjnego przekładnika prądowego. Odlewy epoksydowe zapewniają niezawodną izolację, która chroni elementy wewnętrzne przed awarią elektryczną i czynnikami środowiskowymi.

Miedź: Przewody miedziane są zwykle używane do uzwojeń pierścieniowego przekładnika prądowego. Materiały te charakteryzują się wysoką przewodnością elektryczną i trwałością mechaniczną, umożliwiając efektywną transmisję sygnałów prądowych przy jednoczesnym wytrzymywaniu naprężeń eksploatacyjnych.

Materiał (żywica epoksydowa): Przekładniki prądowe pierścieniowe wykorzystują obudowy wykonane z żywicy epoksydowej, która ma doskonałe właściwości izolacyjne i może zapobiegać przepływowi prądu lub napięcia, zapewniając bezpieczną pracę obwodu. Jest również odporny na wysokie temperatury i korozję oraz ma dobre właściwości uszczelniające, co zapewnia wodoodporność i odporność na wilgoć. Transformatory epoksydowe są lżejsze i łatwiejsze w montażu i konserwacji w porównaniu do transformatorów zanurzonych w oleju.

Szczegóły Produktu

Przekładnik prądowy pierścieniowy produkowany przez DAHU Electric jest niezbędnym elementem wewnętrznej szafy rozdzielczej i odgrywa istotną rolę w nowoczesnych instalacjach elektrycznych. Nie tylko dokładnie mierzy prąd, ale także wykonuje szereg ważnych zadań, takich jak monitorowanie mocy i zabezpieczanie sprawnej pracy przekaźników, zwłaszcza w jednofazowych i trójfazowych układach prądu przemiennego.

Oprócz swoich funkcji, pierścieniowe przekładniki prądowe DAHU Electric są znane ze swojego zaangażowania w jakość i innowacyjność. Wykorzystuje zaawansowaną technologię i funkcje, jest rygorystycznie testowany i jest zgodny ze standardami branżowymi, aby zapewnić niezawodne działanie. Niezależnie od tego, czy pracuje pod wysokim ciśnieniem, czy w trudnych warunkach pracy, może działać stabilnie i charakteryzuje się długoterminową niezawodnością i trwałością.

Wyższość produktu

Nasze poszycie śrub i płyty dolnej osiąga 8um/min, co jest bardziej odporne na wilgoć i rdzę. Połysk jest lepszy.

Dane techniczne typu LXK-Φ(80, 120, 140, 160, 200, 240) 1:dla zabezpieczenia resztkowego, tabela 1

Transformacja stosunek (A)	Typ przekaźnika	Rodzaj połączenia z przekaźnik kol	Skala przekaźnikowa wartość	Podstawowy prąd resztkowy przekaźnik działający (A)	Waga (kg)
60/1	DD-11/60	Połączenie szeregowe	15x1	2,4-4,5	4.5
			30x1
		Połączenie równoległe	15x2	3-5
			30x2
	DD-1/60	Połączenie szeregowe	15x1	3-5
			30x1
		Połączenie równoległe	15x2	3-6
			30x2

Typ LXK-Φ(80, 120, 140, 160, 200, 240) dane techniczne 2: współpraca z zabezpieczeniem mikrokomputera Tabela 2

Transformacja stosunek (A)	Klasa dokładności	Ratde moc wyjściowa (VA)
60/1	5P10	1.0
75/1		1.5
100/1		2.5
150/1		2.5
200/1		3.75
300/1		7.5
150/1		2.0
200/1		2.5
300/1		5
400/1		10
500/1		12.5
600/1		15
