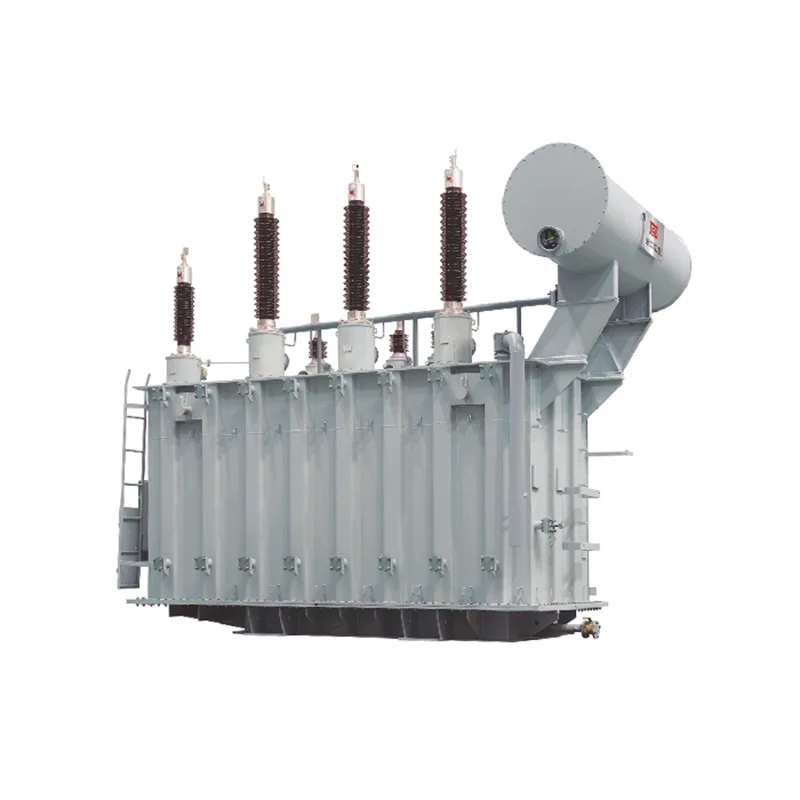

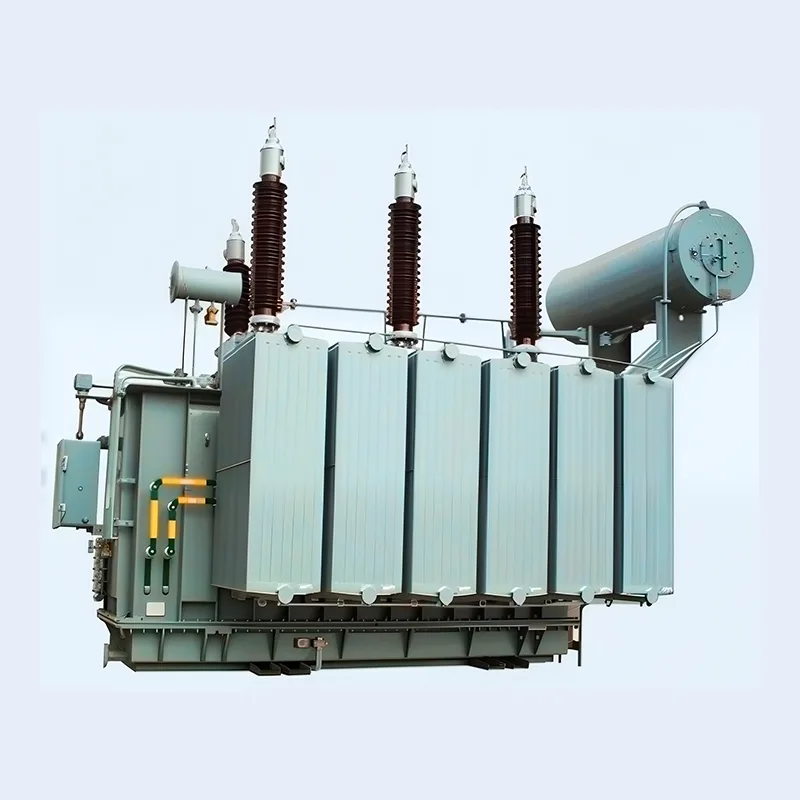

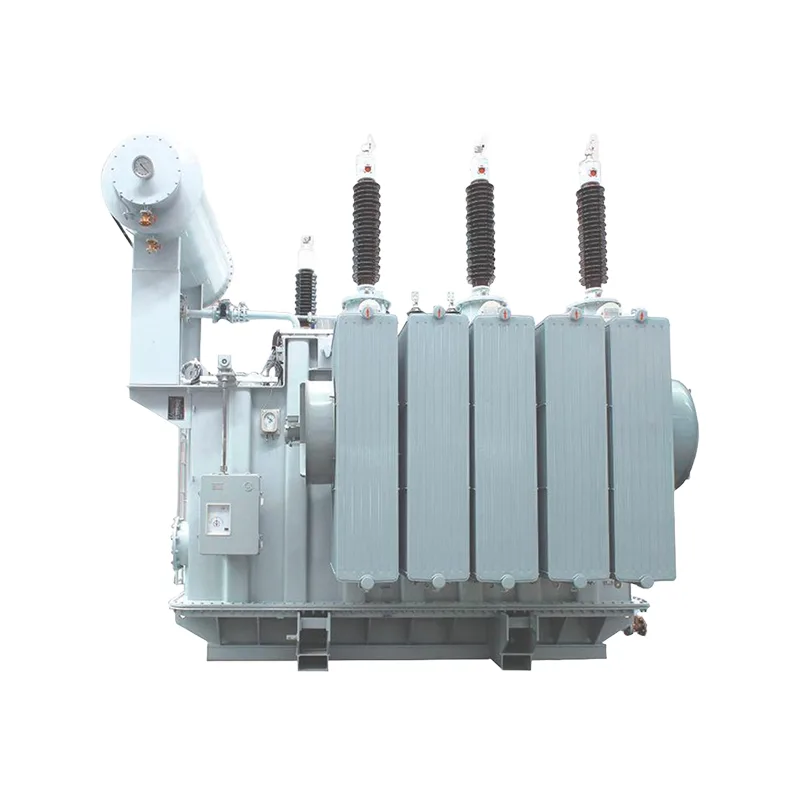

Transformator mocy zanurzony w oleju 110KV

Dahu Electric jest profesjonalnym producentem i dostawcą transformatorów mocy zanurzonych w oleju 110 KV w Chinach. Produkt ten jest wysoce stabilny, ekonomiczny i niezawodny w działaniu i nadaje się do elektrowni, podstacji, a także dużych przedsiębiorstw przemysłowych, górniczych i petrochemicznych.

Wyślij zapytanie

Opis produktu

Szczegóły produktu

1. Transformator wysokociśnieniowy, skorzystaj z japońskiego oprogramowania analitycznego firmy Toshiba oraz unikalnych procedur obliczeniowych i walidacyjnych naszej firmy. Aby zapewnić wydajność produktu, projektujemy i testujemy rdzeń transformatora mocy zanurzonego w oleju 110 KV, cewkę, korpus maszyny, przewód doprowadzający, zbiornik oleju i inne części maszyny.

2. Nasz wyrób SSZ11-40000/110 przeszedł pomyślnie wytrzymałość zwarciową oraz wszystkie rutynowe badania typu Krajowego Centrum Nadzoru i Kontroli Jakości Transformatorów.

3. Produkt ten charakteryzuje się stabilnością, ekonomicznością, niezawodnością i ochroną środowiska i nadaje się do elektrowni, podstacji oraz dużych przedsiębiorstw przemysłowych, górniczych i petrochemicznych.

Zalety produktu

1. Całkowicie uszczelniona i izolowana konstrukcja może zagwarantować bezpieczeństwo osób.

2, Ekonomiczne i wydajne, aby zmniejszyć straty w sieci i koszty operacyjne.

3. Transformator mocy zanurzony w oleju 110KV jest używany nie tylko w sieci pierścieniowej, ale także w terminalu.

4, Niskie straty, niski poziom hałasu, doskonała wydajność.

5, Niska temperatura, zdolność do przeciążenia.

6. Transformator przyjmuje specjalną konstrukcję, a jego wyjątkowymi zaletami jest wysoka jakość.

Parametr techniczny

Transformator dwuuzwojeniowy o mocy 6300 kVA ~ 120 000 kVA z NVTC

Pojemność znamionowa (kVA)	Napięcie znamionowe i zakres gwintowania			Wektor grupa	Nie-loa zły prąd (%)	Napięcie impedancyjne (%)	Straty bez obciążenia (kW)	O stratach obciążenia (kW)
Pojemność znamionowa (kVA)	Wysokie powołanie	Zakres dotknięcia	Niskie napięcie	Wektor grupa	Nie-loa zły prąd (%)	Napięcie impedancyjne (%)	Straty bez obciążenia (kW)	O stratach obciążenia (kW)
6300	110 121	*2x2,5%	6,3, 6,6, 10,5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

Transformator trójuzwojeniowy o mocy 6300 kVA ~ 100 000 kVA z NVTC

Oceniono pojemność (kVA)	Napięcie znamionowe i zakres gwintowania			Wektor grOA	Nie, Londyn prąd (%)	Napięcie impedancyjne (%)		Bez obciążenia straty (kW)	Na obciążeniu straty (kW)
Oceniono pojemność (kVA)	Wysokie napięcie	Średnie napięcie	Niskie napięcie	Wektor grOA	Nie, Londyn prąd (%)	Tworzyć coś	Schodzić	Bez obciążenia straty (kW)	Na obciążeniu straty (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38,5	6,3, 6,6, 10,5,11	YNyn0d11	0.82	WN–SN: 17,5-18,5 HV-LV:10,5 SN ~ NN: 6,5	HV-MV:10,5 WN–NN: 17,5-18,5 SN-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

Transformator dwuuzwojeniowy o mocy 6300 kVA ~ 100 000 kVA z OLTC

Oceniono pojemność (kVA)	Napięcie znamionowe i zakres gwintowania			Wektor grupa	Nie, ok aktualny (%)	Napięcie impedancji (%)	Straty bez strat (kW)		O stratach obciążenia (kW)
	Wysoki poziom	Zakres dotknięcia	Niskie napięcie0
6300	110	*8x 1,25%	6,3, 6,6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

Transformator trójuzwojeniowy o mocy 6300 kVA ~ 100 000 kVA z OLTC

Oceniono pojemność (kVA)	Napięcie znamionowe i zakres gwintowania			Wektor grupa	Bez obciążenia aktualny (%)	Napięcie impedancyjne (%)	Bez obciążenia straty (kW)	Na obciążeniu straty (kW)
Oceniono pojemność (kVA)	Wysoki poziom	Średnie napięcie	Niskie napięcie	Wektor grupa	Bez obciążenia aktualny (%)	Napięcie impedancyjne (%)	Bez obciążenia straty (kW)	Na obciążeniu straty (kW)
6300	110±8x 12,5%	35,37,38,5	6,3, 6,6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV: 17,5 ~ 18,5 SN-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
