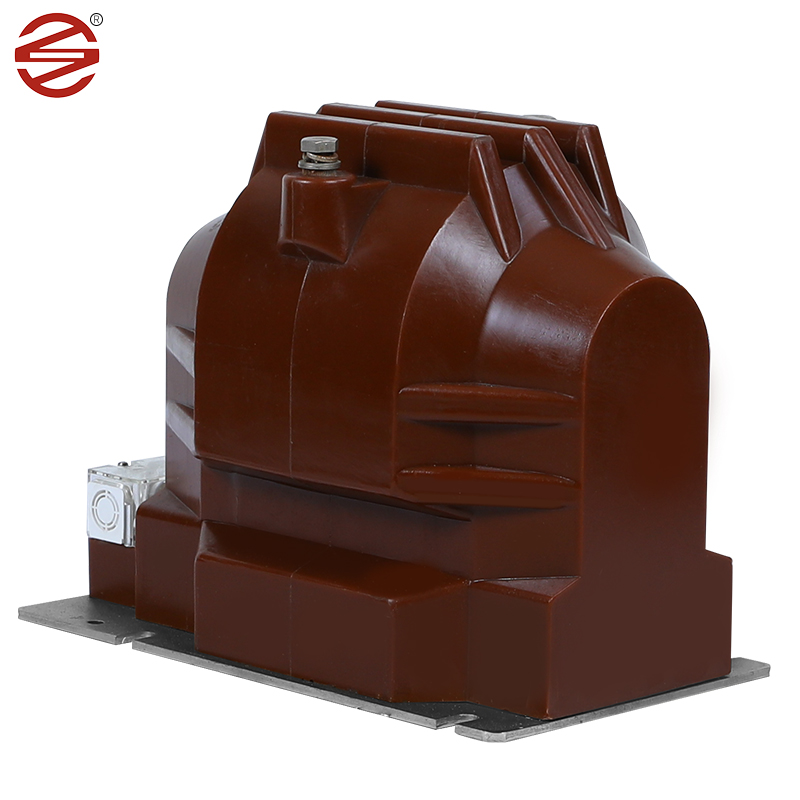

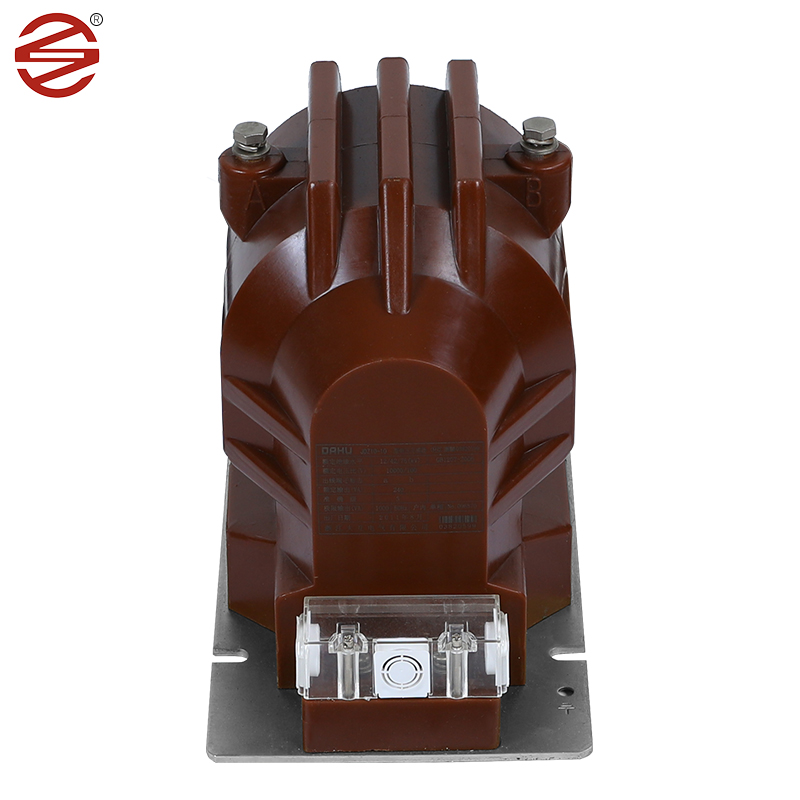

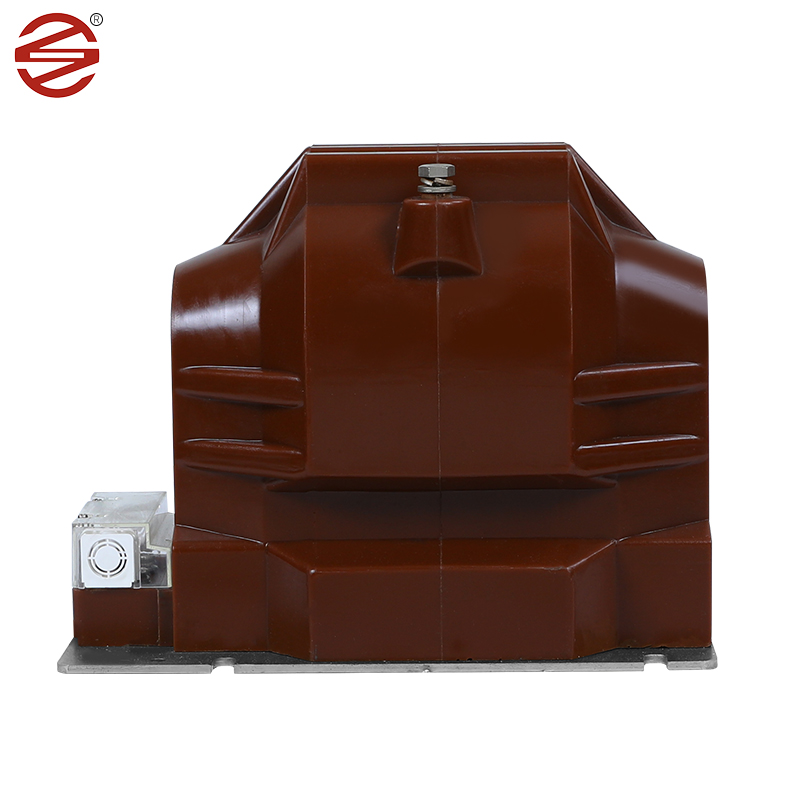

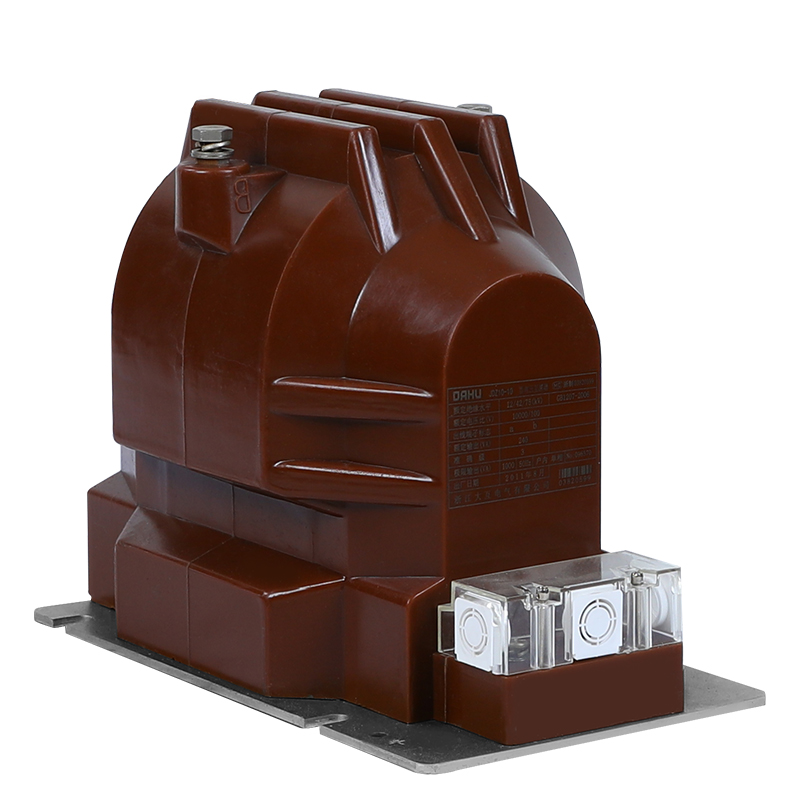

Transformator napięcia 11kv

Przekładnik napięciowy 11kV produkowany przez DAHU Electric to urządzenie pełniące kluczową rolę w rozdzielnicach wnętrzowych, stanowiące wydajne rozwiązanie do pomiaru prądu, monitorowania energii elektrycznej oraz przekaźników ochronnych w jednofazowych i trójfazowych systemach prądu przemiennego. Systemy te działają bezproblemowo przy częstotliwości 50 Hz lub 60 Hz, spełniając szeroki zakres wymagań elektrycznych dla napięć urządzeń do 12 kV. Konstrukcja i funkcjonalność przekładnika napięciowego 11kV czynią go integralną częścią systemu elektroenergetycznego. Jest w stanie dokładnie mierzyć prąd, monitorować zużycie energii elektrycznej i zapewniać ochronę w przypadku awarii w systemie elektroenergetycznym. Dzięki zastosowaniu przekładnika napięciowego 11kV użytkownicy mogą w czasie rzeczywistym monitorować stan pracy systemu elektroenergetycznego i na czas podejmować niezbędne działania, aby zapewnić bezpieczną i stabilną pracę systemu.

Wyślij zapytanie

Opis produktu

Blachy ze stali krzemowej walcowanej na zimno: Przekładnik napięciowy 11 kV zwykle wykorzystuje jako rdzeń blachę ze stali krzemowej walcowanej na zimno. Materiały te są walcowane na zimno i mają doskonałe właściwości magnetyczne, takie jak wysoka przepuszczalność i niskie straty w rdzeniu, co czyni je idealnymi do przekładników prądowych. Dzięki zastosowaniu walcowanej na zimno blachy ze stali krzemowej jako materiału rdzenia przekładnik prądowy może osiągnąć efektywny transfer energii, poprawiając w ten sposób wydajność systemu. W porównaniu do innych materiałów, blachy ze stali krzemowej walcowanej na zimno mają niższe pętle histerezy i straty namagnesowania, co oznacza mniejsze straty energii i mniejsze zużycie energii.

Żywica epoksydowa: Żywica epoksydowa ma doskonałe właściwości dielektryczne i wytrzymałość mechaniczną, jest pierwszym wyborem materiału izolacyjnego przekładnika napięciowego 11 kV. Odlewy epoksydowe zapewniają niezawodną izolację, która chroni elementy wewnętrzne przed awarią elektryczną i czynnikami środowiskowymi.

Miedź: Przewody miedziane są zwykle używane do uzwojeń transformatora napięciowego 11 kV. Materiały te charakteryzują się wysoką przewodnością elektryczną i trwałością mechaniczną, umożliwiając efektywną transmisję sygnałów prądowych przy jednoczesnym wytrzymywaniu naprężeń eksploatacyjnych.

Materiał (żywica epoksydowa): Przekładnik napięciowy 11 kV wykorzystuje obudowy wykonane z żywicy epoksydowej, która ma doskonałe właściwości izolacyjne i może zapobiegać przekroczeniu prądu lub napięcia, zapewniając bezpieczną pracę obwodu. Jest również odporny na wysokie temperatury i korozję oraz ma dobre właściwości uszczelniające, co zapewnia wodoodporność i odporność na wilgoć. Transformatory epoksydowe są lżejsze i łatwiejsze w montażu i konserwacji w porównaniu do transformatorów zanurzonych w oleju.

Wyższość produktu

Nasze poszycie śrub i płyty dolnej osiąga 8um/min, co jest bardziej odporne na wilgoć i rdzę. Połysk jest lepszy.

1.	Aplikacja	Dozowanie
2.	Instalacja	Wnętrz.
3.	Izolacja	Żywica odlewana
4.	Typ	Indukcja napięcia
5.	Budowa	Odlew z żywicy epoksydowej typu suchego
6.	Liczba faz	Pojedyncza faza (1 zestaw = 3 numery)
7.	Częstotliwość	50 Hz
8.	Montaż Zamontowany	Wspornik na konstrukcji suwnicy zamontowany
9.	Podstawowe napięcie znamionowe systemu	11 kV (faza do fazy)
10.	Maksymalne napięcie pierwotne systemu	12 kV (faza do fazy)
11.	Ziemianie Systemowi	Skutecznie uziemiony
12.	Izolacja podstawowa (wytrzymałość na impuls Napięcie)	75 kV
13.	Częstotliwość zasilania Wytrzymuje napięcie	28 kV
14.	Neutralny koniec uzwojenia pierwotnego, dla bezpośrednie połączenie z ziemią	Izolowany, aby wytrzymać napięcie 10 kV badanie niskiej częstotliwości.
15.	Typ uzwojenia wtórnego	Pojedyncze uzwojenie
16.	Współczynnik transformacji	11 kV//3/0,11 kV/3
17.	Odległość pełzania	25 mm/kV (minimum)
18.	Znamionowe obciążenie wtórne	7,5 do 10 VA
19.	Współczynnik ograniczenia napięcia	1,2 ciągły i 1,5 przez 30 sekund
20.	Klasa dokładności	0,2 do pomiaru.
21.	Standard	Projektowanie, produkcja, testowanie, instalacja i Wydajność powinna być zgodna z najnowszymi wydania IEC 61869-1 i IEC 61869-3.
