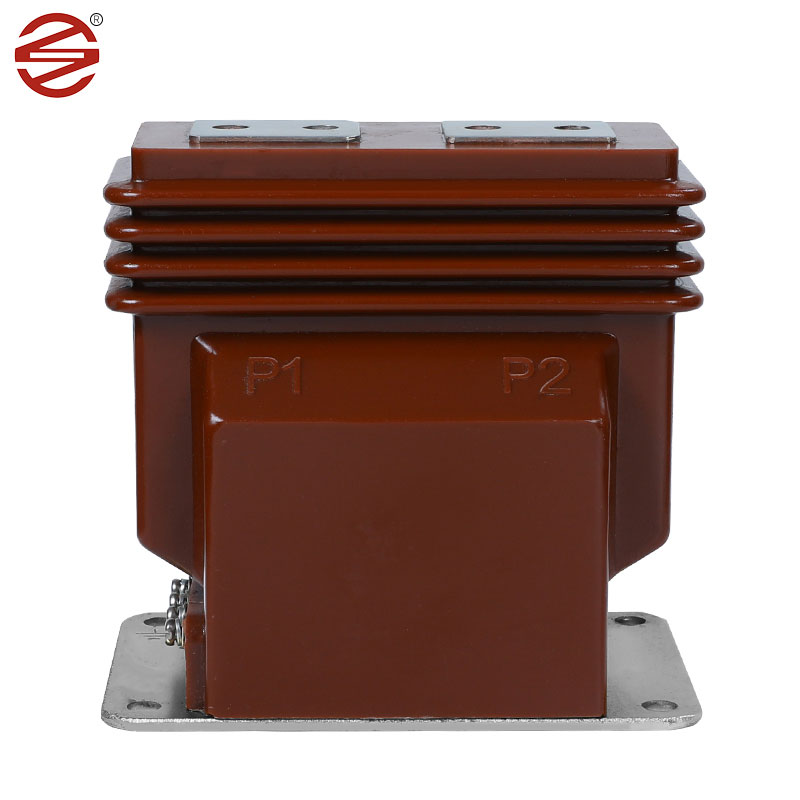

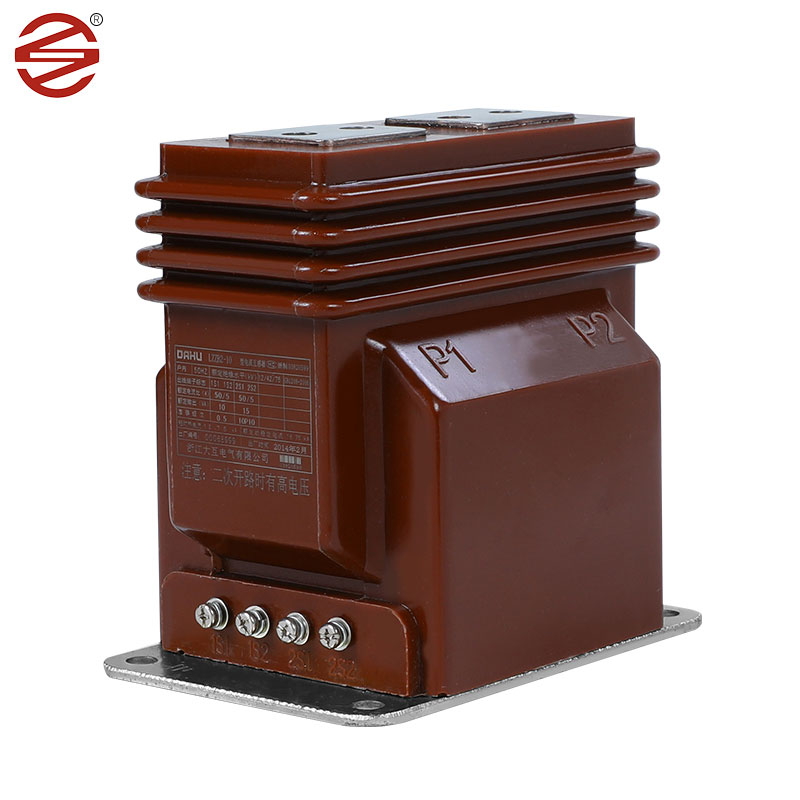

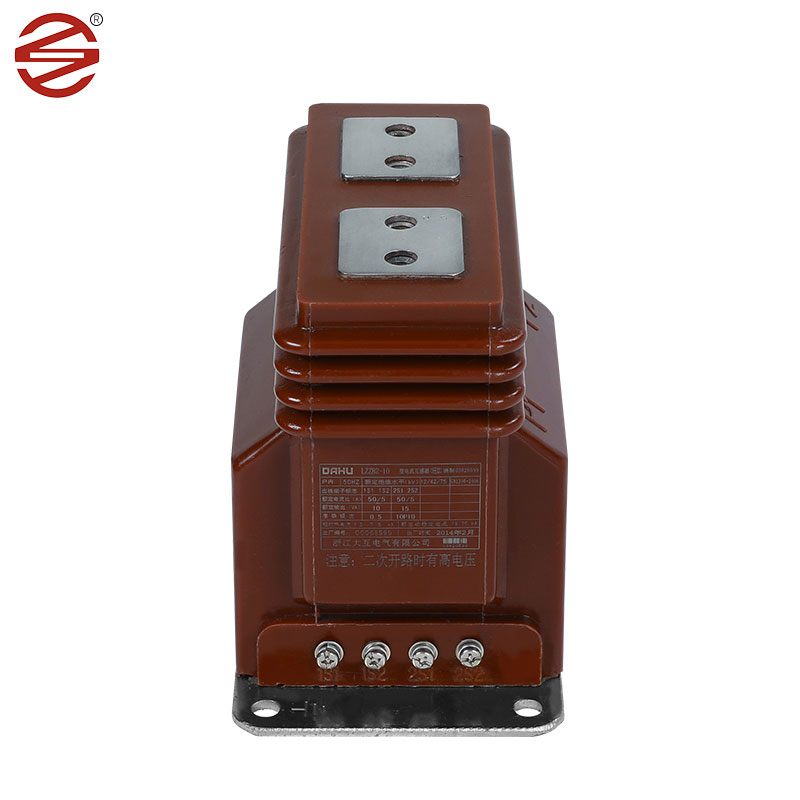

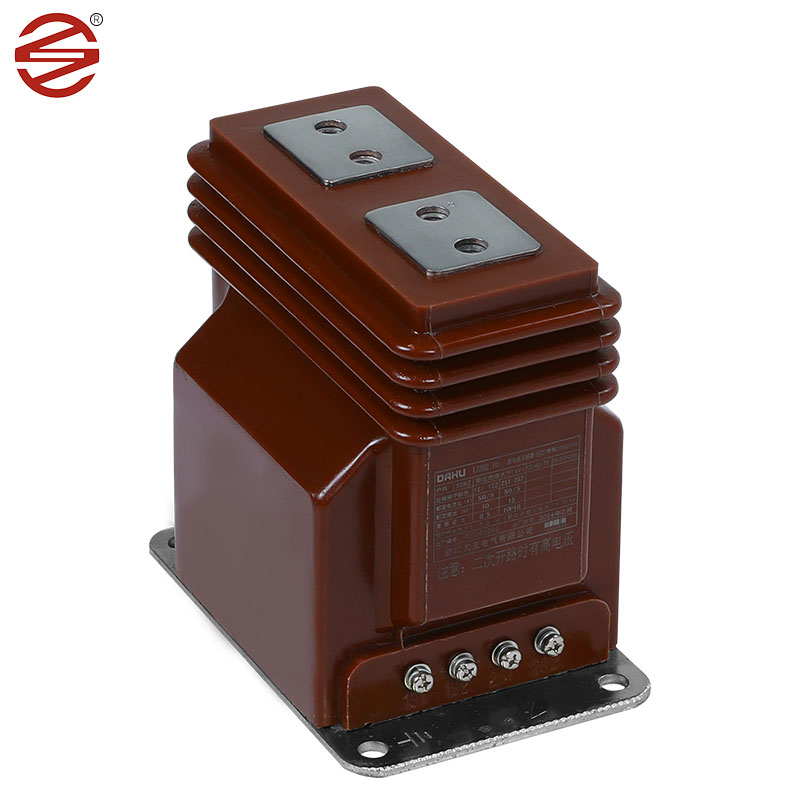

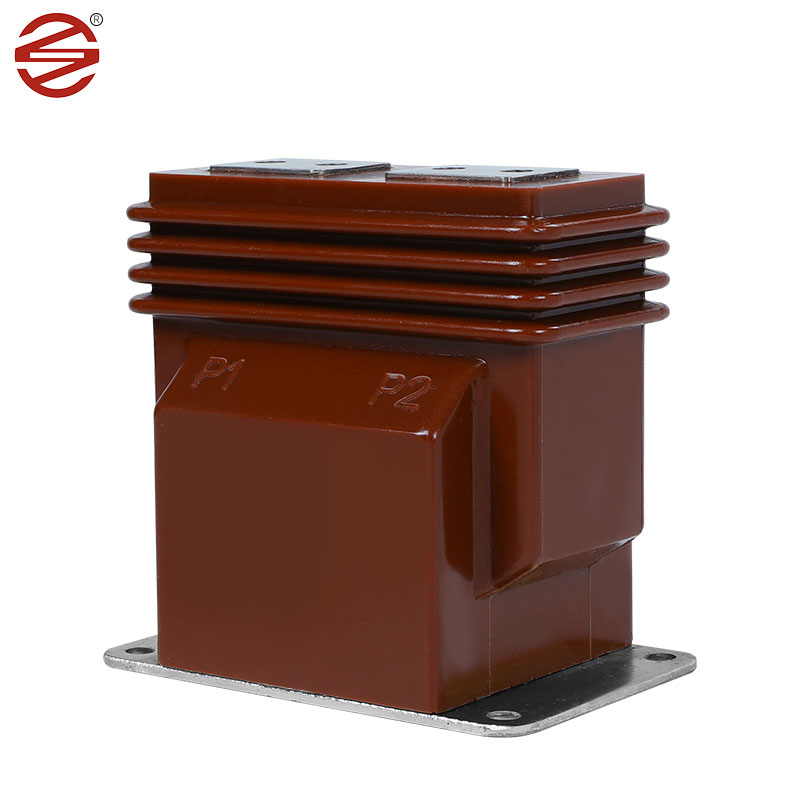

Elektryczny przekładnik prądowy 10 kv

Elektryczny przekładnik prądowy 10 kv odgrywa kluczową rolę w wewnętrznych szafach rozdzielczych, oferując solidne rozwiązania do pomiaru prądu, monitorowania energii elektrycznej i przekaźników ochronnych zarówno w jednofazowych, jak i trójfazowych systemach prądu przemiennego. Systemy te działają bezproblemowo przy częstotliwościach 50 Hz lub 60 Hz, zaspokajając szeroki zakres potrzeb elektrycznych przy napięciu sprzętu sięgającym do 12 kV.

Wyślij zapytanie

Opis produktu

Blachy ze stali krzemowej walcowanej na zimno: W przekładnikach prądowych 10 kV powszechnie wykorzystuje się blachy ze stali krzemowej walcowanej na zimno jako rdzeń. Materiały te charakteryzują się doskonałymi właściwościami magnetycznymi, takimi jak wysoka przepuszczalność i małe straty w rdzeniu, zapewniając efektywny transfer energii i minimalne rozpraszanie mocy.

Żywica epoksydowa: Żywica epoksydowa jest preferowanym materiałem izolacyjnym do przekładników prądowych 10 kV ze względu na jej doskonałe właściwości dielektryczne i wytrzymałość mechaniczną. Odlew z żywicy epoksydowej zapewnia niezawodną izolację, chroniąc elementy wewnętrzne przed awarią elektryczną i czynnikami środowiskowymi.

Miedź: Przewody miedziane są zwykle stosowane w uzwojeniach przekładników prądowych 10 kV. Materiały te charakteryzują się wysoką przewodnością elektryczną i trwałością mechaniczną, umożliwiając efektywną transmisję sygnałów prądowych przy jednoczesnym wytrzymywaniu naprężeń eksploatacyjnych.

Materiał (żywica epoksydowa): Przekładniki prądowe 10 kV są umieszczone w obudowach wykonanych z żywicy epoksydowej. Żywica epoksydowa ma doskonałe właściwości izolacyjne, może skutecznie zapobiegać przekroczeniu prądu lub napięcia, aby zapewnić bezpieczną pracę obwodu. Ma odporność na wysoką temperaturę i może dostosować się do wymagań pracy w środowisku o wysokiej temperaturze.

Ma dobrą odporność na korozję, jest odporny na erozję niektórych substancji chemicznych i wydłuża żywotność transformatora. Ma dobre właściwości uszczelniające, więc transformator epoksydowy zwykle ma dobrą wodoodporność i odporność na wilgoć i nadaje się do stosowania w wilgotnych warunkach W porównaniu do tradycyjnych transformatorów zanurzonych w oleju, transformatory epoksydowe mają zazwyczaj mniejszą wagę i są łatwe w montażu i konserwacji.

Parametr elektrycznego przekładnika prądowego 10kv

1.	Aplikacja	Dozowanie
2.	Instalacja	Wnętrz.
3.	Budowa	Odlew z żywicy epoksydowej typu suchego
4.	Izolacja	Żywica odlewana
5.	Liczba faz	Pojedynczy
6.	Częstotliwość znamionowa	50 Hz
7.	Podstawowe napięcie znamionowe systemu	50 Hz
7.	Podstawowe napięcie znamionowe systemu	11 kV między fazami
8.	Maksymalne napięcie systemu	12 kV między fazami
9.	Uziemienie systemu	Skutecznie uziemiony
10.	Podstawowy poziom izolacji (1,2/50 μ sek.)	75 KV
11.	Częstotliwość zasilania Napięcie wytrzymywane (1 min.50 Hz).	28 KV
12. 13.	Stosunek: Podajnik 11kV Podstawowy	10-20/5A Uzwojenie pojedyncze
14.	Wtórny	Pojedyncze uzwojenie
15.	Klasa dokładności	0,2/0,2 s dla pomiaru
16.	Ciężar: a) do pomiaru	7,5-10 VA
17.	Krótkoterminowa ocena prądu	Minimum 10 kA przez 1 sek.
18.	Rozszerzony prąd znamionowy	120% prądu znamionowego
19.	Ponad aktualny rating	<10A
20.	Odległość pełzania	25 mm/KV (minimum)
21.	Standard	Projektowanie, produkcja, testowanie, instalacja i wydajność będą zgodne z najnowsze wydania norm IEC 61869-1 i IEC 61869-2.
