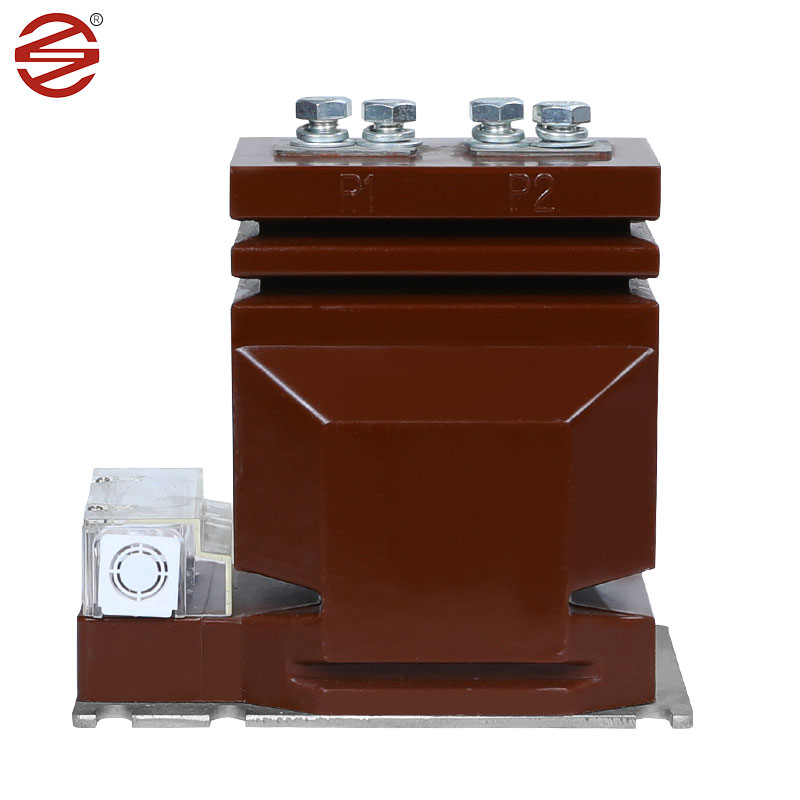

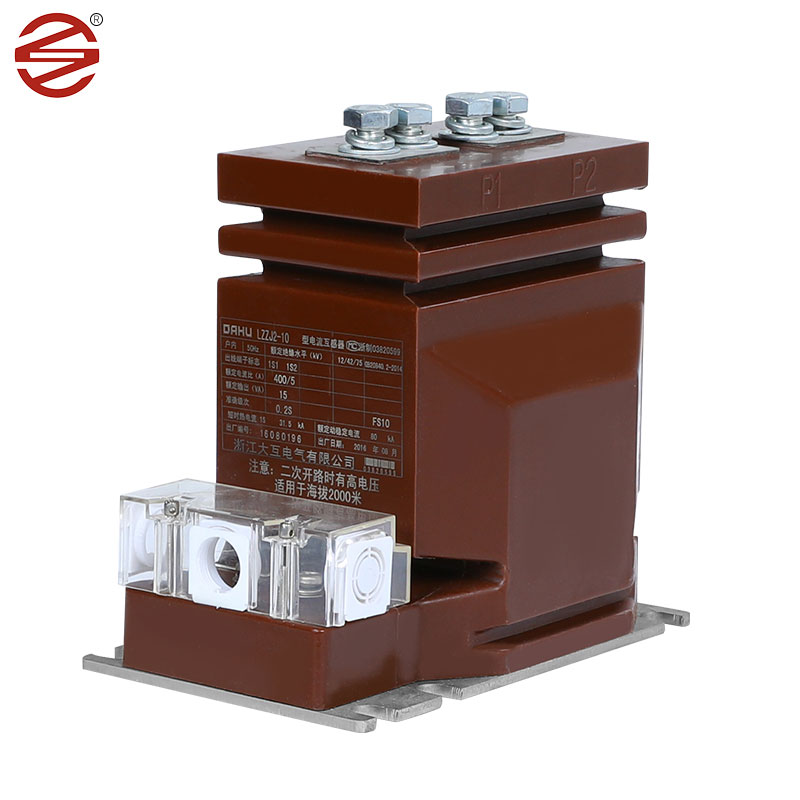

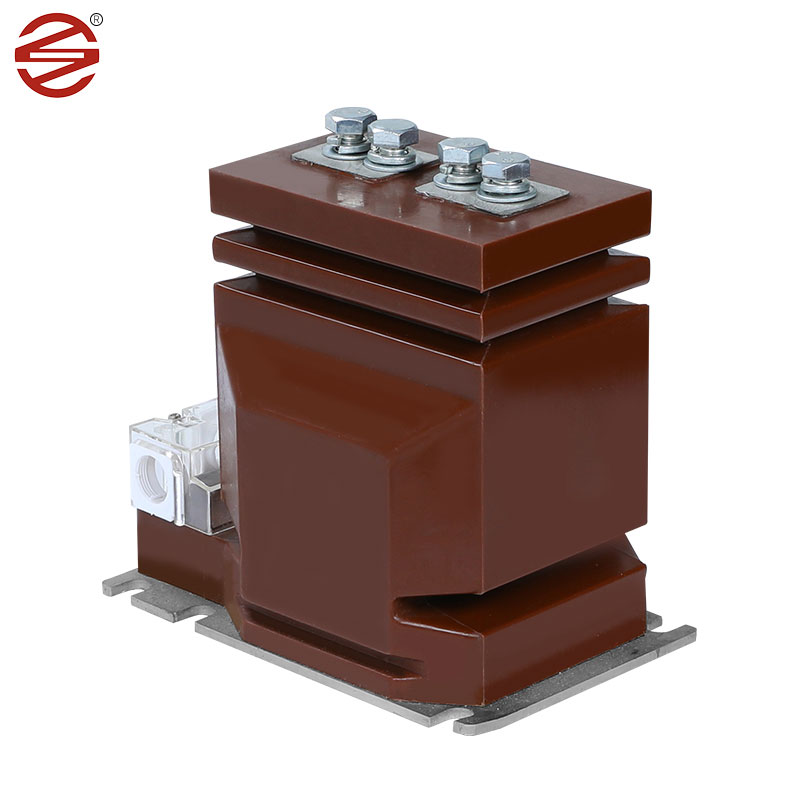

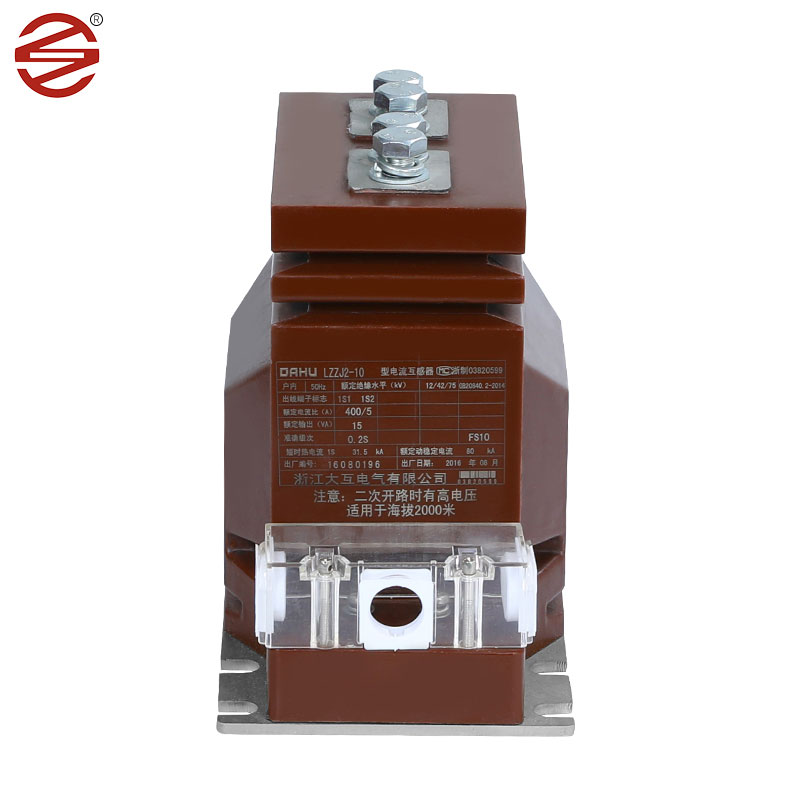

Elektryczny przekładnik prądowy 11 kv

Przekładnik prądowy Dahu Electric 11 kv odgrywa kluczową rolę w wewnętrznej szafie rozdzielczej, zapewniając wydajne rozwiązanie do pomiaru prądu, monitorowania energii elektrycznej i przekaźników ochronnych w jednofazowych i trójfazowych systemach prądu przemiennego. Systemy te działają bezproblemowo w częstotliwościach 50 Hz lub 60 Hz, spełniając szeroki zakres wymagań elektrycznych dla napięć urządzeń do 12 kV.

Wyślij zapytanie

Opis produktu

Arkusze ze stali krzemowej walcowanej na zimno: Przekładnik prądowy Dahu Electric 11kv zwykle wykorzystuje w swoim rdzeniu blachy ze stali krzemowej walcowanej na zimno. Materiały te są walcowane na zimno i mają doskonałe właściwości magnetyczne, takie jak wysoka przepuszczalność i niskie straty w rdzeniu, co czyni je idealnymi do przekładników prądowych. Dzięki zastosowaniu walcowanej na zimno blachy ze stali krzemowej jako materiału rdzenia przekładnik prądowy może osiągnąć efektywny transfer energii, poprawiając w ten sposób wydajność systemu. W porównaniu do innych materiałów, blachy ze stali krzemowej walcowanej na zimno mają niższe pętle histerezy i straty namagnesowania, co oznacza mniejsze straty energii i mniejsze zużycie energii. Dlatego przekładnik prądowy wykorzystujący ten materiał może obniżyć koszty operacyjne systemu i wydłużyć żywotność sprzętu. Ogólnie rzecz biorąc, blachy ze stali krzemowej walcowanej na zimno odgrywają ważną rolę w systemach elektroenergetycznych, zapewniając niezawodne wsparcie w przesyłaniu energii i pomiarze mocy.

Żywica epoksydowa: Żywica epoksydowa ma doskonałe właściwości dielektryczne i wytrzymałość mechaniczną, jest pierwszym wyborem materiału izolacyjnego przekładnika prądowego 11 kV. Odlewy epoksydowe zapewniają niezawodną izolację, która chroni elementy wewnętrzne przed awarią elektryczną i czynnikami środowiskowymi.

Miedź: Przewody miedziane są zwykle stosowane w uzwojeniach przekładników prądowych 11 kV. Materiały te charakteryzują się wysoką przewodnością elektryczną i trwałością mechaniczną, umożliwiając efektywną transmisję sygnałów prądowych przy jednoczesnym wytrzymywaniu naprężeń eksploatacyjnych.

Materiał (żywica epoksydowa): Przekładniki prądowe 11 kV są umieszczone w obudowach wykonanych z żywicy epoksydowej. Żywica epoksydowa ma doskonałe właściwości izolacyjne, może skutecznie zapobiegać przekroczeniu prądu lub napięcia, aby zapewnić bezpieczną pracę obwodu.

Ma odporność na wysoką temperaturę i może dostosować się do wymagań pracy w środowisku o wysokiej temperaturze. Ma dobrą odporność na korozję, jest odporny na erozję niektórych substancji chemicznych i wydłuża żywotność transformatora.

Ma dobre właściwości uszczelniające, więc transformator epoksydowy zwykle ma dobrą wodoodporność i odporność na wilgoć i nadaje się do stosowania w wilgotnym środowisku. W porównaniu z tradycyjnymi transformatorami zanurzonymi w oleju, transformatory epoksydowe mają zazwyczaj mniejszą wagę oraz są łatwe w montażu i konserwacji .

Parametr przekładnika prądowego Dahu Electric 11kv

1.	Aplikacja	Dozowanie
2	Instalacja	Wnętrz
3.	Budowa	Odlew z żywicy epoksydowej typu suchego
4	Izolacja	Żywica odlewana
5.	Liczba faz	Pojedynczy
6.	Częstotliwość znamionowa	50 Hz
7.	Podstawowe napięcie znamionowe systemu	11 kV między fazami
8.	Maksymalne napięcie systemu	12 kV między fazami
9.	Uziemienie systemu	Skutecznie uziemiony
10.	Podstawowy poziom izolacji (1,2/50 μ sek.	75 KV
11.	Częstotliwość zasilania Napięcie wytrzymywane (1 min.50 Hz)	28 KV
12. 13.	Stosunek: Podajnik 11kV Podstawowy	10-20/5A Pojedyncze uzwojenie
14.	Wtórny	Pojedyncze uzwojenie
15.	Klasa dokładności	0,2/0,25 dla pomiaru
16.	Ciężar a) do pomiaru	7,5-10 VA
17.	Krótkoterminowa ocena prądu	Minimum 10 kA przez 1 sek
18.	Rozszerzony aktualny rating	120% prądu znamionowego
19.	Ponad aktualny rating	<10A
20.	Odległość pełzania	25 mm/KV (minimum
21.	Standard	Projektowanie, produkcja, testowanie, instalacja i wydajność będą zgodne z najnowsze wydania IBC 61869-1 i IEC 61869-2
