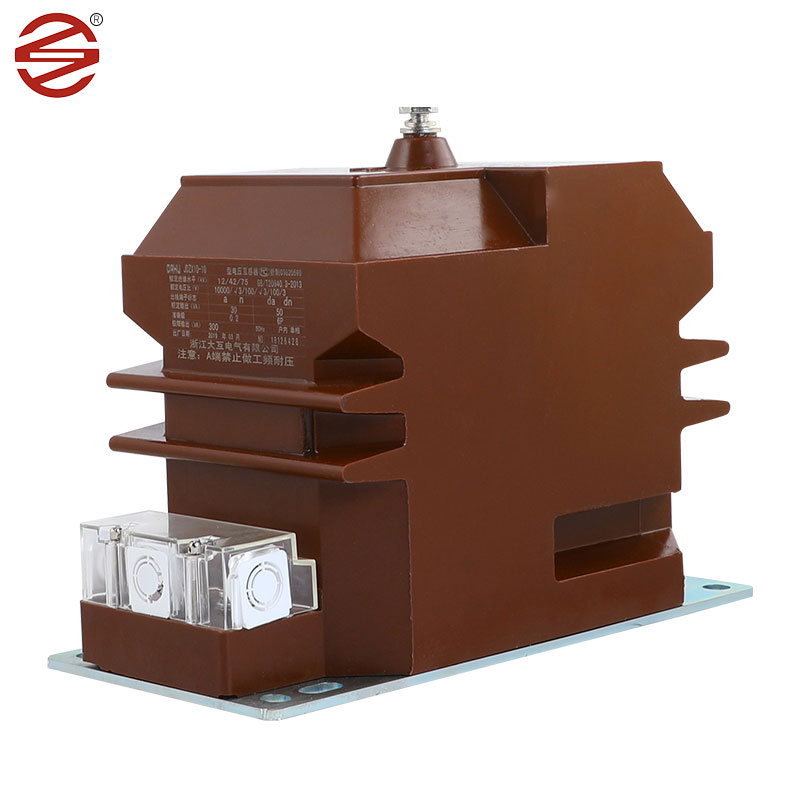

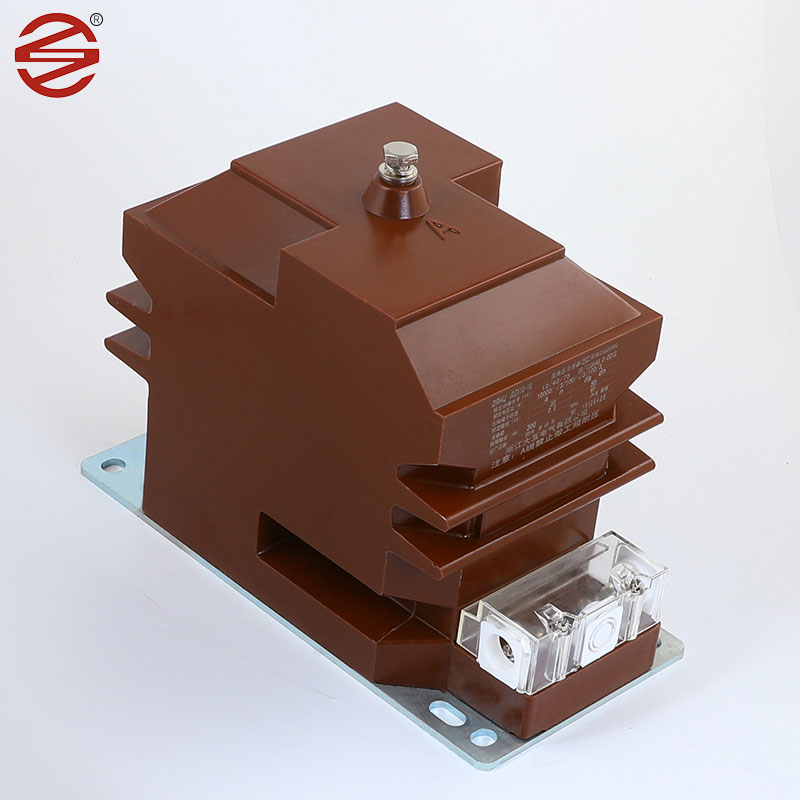

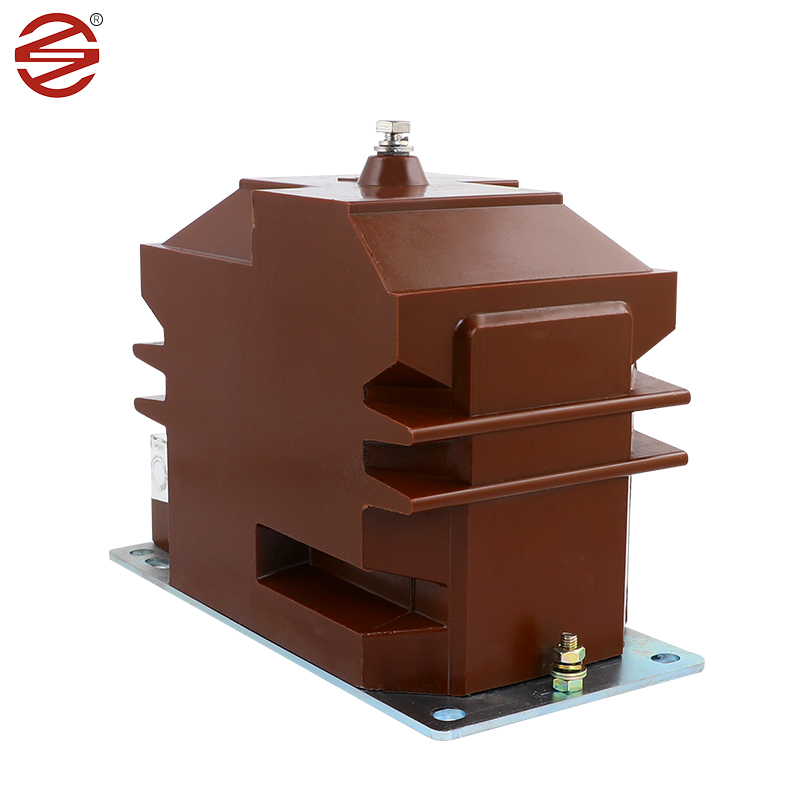

Transformator napięcia wewnętrznego

Transformator napięcia wewnętrznego wykonany przez Dahu Electric jest niezbędnym komponentem w szafkach przełączników wewnętrznych, służący jako szkielet do pomiaru prądu, monitorowania energii elektrycznej i przekaźników ochronnych w systemach jednofazowych i trójfazowych prądu przemiennego. Jego solidny projekt i precyzyjne funkcjonalność sprawiają, że jest to niezbędny element w zapewnieniu bezpieczeństwa i wydajności operacji elektrycznych.

Wyślij zapytanie

Opis produktu

Zimne krzemowe arkusze stalowe: transformator napięcia wewnętrznego zwykle wykorzystuje silikonowe arkusze stali silikonowej jako rdzeń. Materiały te są zmieszane na zimno i mają doskonałe właściwości magnetyczne, takie jak wysoka przepuszczalność i niska utrata rdzenia, co czyni je idealnymi dla obecnych transformatorów. Używając krzemowego arkusza stalowego na zimno jako materiału rdzenia, obecny transformator może osiągnąć wydajny transfer energii, poprawiając w ten sposób wydajność systemu. W porównaniu z innymi materiałami krzemowymi arkuszami stali z zimnem mają niższe pętle histerezy i straty magnetyzacji, co oznacza mniej odpadów energetycznych i niższego zużycia energii.

Żywica epoksydowa: żywica epoksydowa ma doskonałe właściwości dielektryczne i wytrzymałość mechaniczną, jest pierwszym wyborem materiału izolacyjnego transformatora napięcia wewnątrz. Odlewy epoksydowe zapewniają niezawodną izolację, która chroni wewnętrzne elementy przed rozkładem elektrycznym i czynnikami środowiskowymi.

Miedź: Przewody miedzi są zwykle używane do uzwojenia w transformatorze napięcia wewnętrznym. Materiały te oferują wysoką przewodność elektryczną i trwałość mechaniczną, umożliwiając wydajną transmisję sygnałów prądowych przy jednoczesnym wytrzymaniu naprężeń operacyjnych.

Materiał (żywica epoksydowa): Transformator napięcia wewnętrzny wykorzystuje obudowy wykonane z żywicy epoksydowej, która ma doskonałe właściwości izolacyjne i może zapobiegać przejściu prądu lub napięcia w celu bezpiecznego obwodu. Jest również odporny na wysokie temperatury i korozję oraz ma dobrą wydajność uszczelniającą w przypadku możliwości wodoodpornych i odpornych na wilgoć. Transformatory epoksydowe są lżejsze i łatwiejsze w instalacji i utrzymywaniu w porównaniu z transformatorami z uciążeniem oleju.

Przewaga produktu

Nasze poszycie śrub i płyty dolnej dochodzi do 8um/min, co jest bardziej odporne na wilgoć i odporne na rdzę. Połysk jest lepszy.

1.	Aplikacja	Dozowanie
2.	Instalacja	Wnętrz.
3.	Izolacja	Żywica obsady
4.	Typ	Indukcja napięcia
5.	Budowa	Rośna żywicy epoksydowej suchej
6.	Liczba faz	Faza singe (1 zestaw = 3 nr.)
7.	Częstotliwość	50 Hz
8.	Zamontowany	Wspieranie montowanej konstrukcji branżowej
9.	System pierwotne napięcie znamionowe	11 kV (faza do fazy)
10.	System pierwotne maksymalne napięcie	12 kV (faza do fazy)
11.	Ziemianie systemowe	Skutecznie uziemione
12.	Podstawowa izolacja (wytrzymaj impuls Woltaż)	75 kV
13.	Częstotliwość zasilania wytrzymanie napięcia	28KV
14.	Neutralny koniec uzwojenia pierwotnego, dla Bezpośrednie połączenie z podłożem	Izolowane, aby wytrzymać 10 kV Test o niskiej częstotliwości.
15.	Rodzaj uzwojenia wtórnego	Pojedyncze uzwojenie
16.	Współczynnik transformacji	11 kV/3/0,11 kV/v3
17.	Odległość pełzania	25 mm/kV (minimum)
18.	Znamionowe obciążenie wtórne	7,5 do 10 VA
19.	Współczynnik granicy napięcia	1,2 Ciągłe i 1,5 przez 30 sekund
20.	Klasa dokładności	0,2 do pomiaru.
21.	Standard	Projektowanie, produkcja, testowanie, instalacja i Wydajność będzie zgodna z najnowszymi Edycje IEC 61869-1 i IEC 61869-3.
