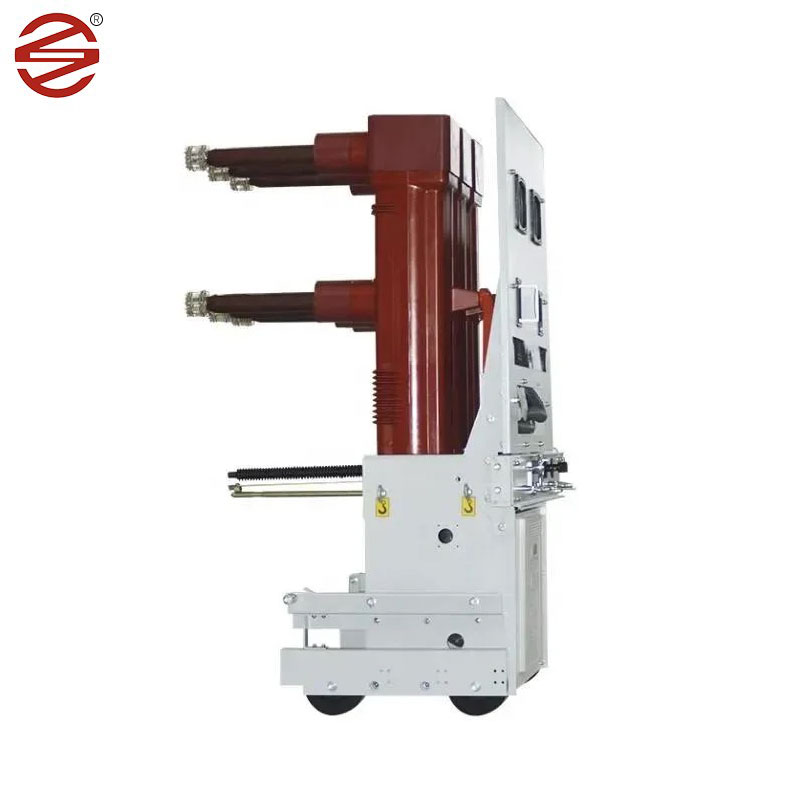

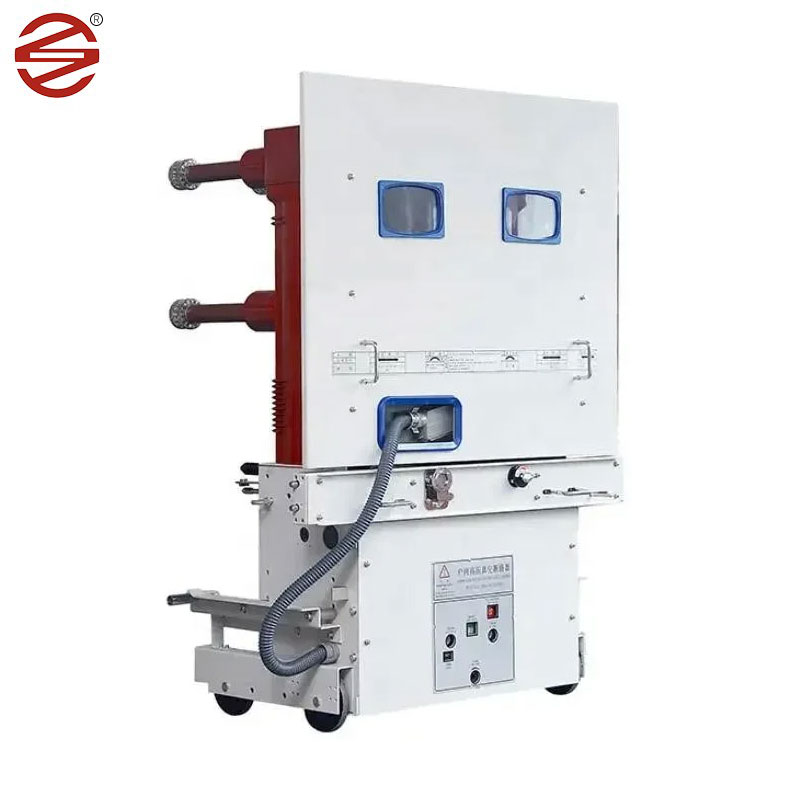

40,5 kV wyłącznik próżniowy

Wyłącznik próżniowy 40,5 kV produkowany przez Dahu Electric jest odpowiedni do trójfazowego systemu AC 50 Hz, 40,5 kV. Może być używany do przedsiębiorstw przemysłowych i górniczych, elektrowni i podstacji jako prąd obciążenia przełączającego, prąd prądu przeciążenia, i jest odpowiedni dla częstych operacji. Ten wyłącznik przyjmuje strukturę układu w górę i w dół, która skutecznie zmniejsza głębokość wyłącznika. I przyjmuj złożoną strukturę izolacji, trójfazową komorę gazą łuku i powiązany z naładowanym korpusem oddzielonym trzema niezależnymi powłokami izolacji żywicy epoksydowej.

Wyślij zapytanie

Opis produktu

Po zastosowaniu kompozytowej struktury izolacji, wyłącznik próżni 40,5 kV spełnia wymagania odległości powietrza i odległości pełzania w normalnych warunkach pracy i skutecznie zmniejsza objętość wyłącznika, główny przenikanie próżniowe pętli przewodzącej oraz dynamiczne i statyczne połączenie przewodzące są instalowane w cylindrze izolowanym, tak aby faza wynosi tylko 300 mm. Główne połączenia elektryczne obwodu to stałe połączenia o wysokiej niezawodności.

Szczegóły produktu

Mechanizm modułowy

Projekt mechanizmu modułowego, wysoce znormalizowana struktura;

Mechanizm jest łatwy w montażu / demontażu i łatwy w utrzymaniu;

Wysoka niezawodność z mniejszą liczbą części

Zintegrowany uchwyt ładowania, sprawia, że operacja jest wygodna i łatwa

Słup typu garnka

Przyjazny dla środowiska materiał izolacyjny, PA66 zapewnia lekką, wysoką wydajność dielektryczną;

Możliwe do recyklingu i łatwe usuwanie po cyklu życia produktu;

Opłacalny i niezawodny;

Wyłącznik obwodu próżniowego

W pełni spełnia wymagania standardów IEC i GB;

Całkowite blokowanie, zapobieganie niewłaściwemu opomrzeniu i zapewnienie bezpieczeństwa;

Modułowa konstrukcja, skrócony czas dostawy;

Małe odbicie otwierające i doskonała wydajność;

Przewaga wydajności

Produkt jest wyposażony w mechanizm pracy stałego stałego magnesu, mechanizm jest wyposażony w magnes stały, przez magnes stały w celu zapewnienia siły trzymającej, tak aby przełącznik jest utrzymywany w stanie otwartym i zamkniętym, w porównaniu z konwencjonalnym mechanizmem operacyjnym sprężynowym, liczba części mechanicznych jest zmniejszona, mechaniczny łańcuch transmisji jest skrócony, co jest skrócone, mechaniczny łańcuch transmisji jest skrócony, mechaniczny łańcuch transmisji.

Główna specyfikacja techniczna

projekt		jednostka	Parametr
Napięcie znamionowe		kv	40.5
Prąd oceniany		A	1250		1600	2000、2500
Znamionowy prąd zerwania zwarcia		.	25	31.5	25	31.5
Dynamiczny stabilny prąd (wartość szczytowa)		.	63	80	63	80
4S stabilny prąd termiczny		.	25	31.5	25	31.5
Znamionowy prąd prądowy (wartość szczytowa)		.	63	80	63	80
Czasy zrywania znamionowego prądu zwarciowego		Czasy	20
Oceniona sekwencja operacyjna			O-0,3 S-CO-180 S-CO
Oceniona izolacja poziom	1 minutę częstotliwości mocy wytrzymaj napięcie	kv	95
	Impuls błyskawicy wytrzymał napięcie (wartość szczytowa)		185
Życie mechaniczne		Czasy	10000
Otwarcie Otwarcie i bieżącego banku kondensatorów pojedynczych		A	630
Oceniono bieżący kondensator kondensatorowy		A	400
Napięcie znamionowe silnika magazynowania energii		V	AC 、 DC: 110; 220
Znamionowy silnik magazynowania energii		W	≤230
Czas magazynowania energii silnika magazynowania energii		S	≤15
Znamione napięcie zamykania i otwierającej cewki		V	DC: 110; 220
Oceniany prąd zamykania i otwierającej cewki		A	1,05 (110 V) 0,96 (220 V)
Kontakt z otwarciem		mm	20 ± 2
Udar kontaktowy		mm	7,5 ± 1,5
Trójfazowa kombinacja różnych okresów		SM	≤2
Odbicie czasu zamknięcia kontaktu		SM	≤3
Główny opór obwodu (z wyłączeniem styku ściany)		Dziecko	≤40
