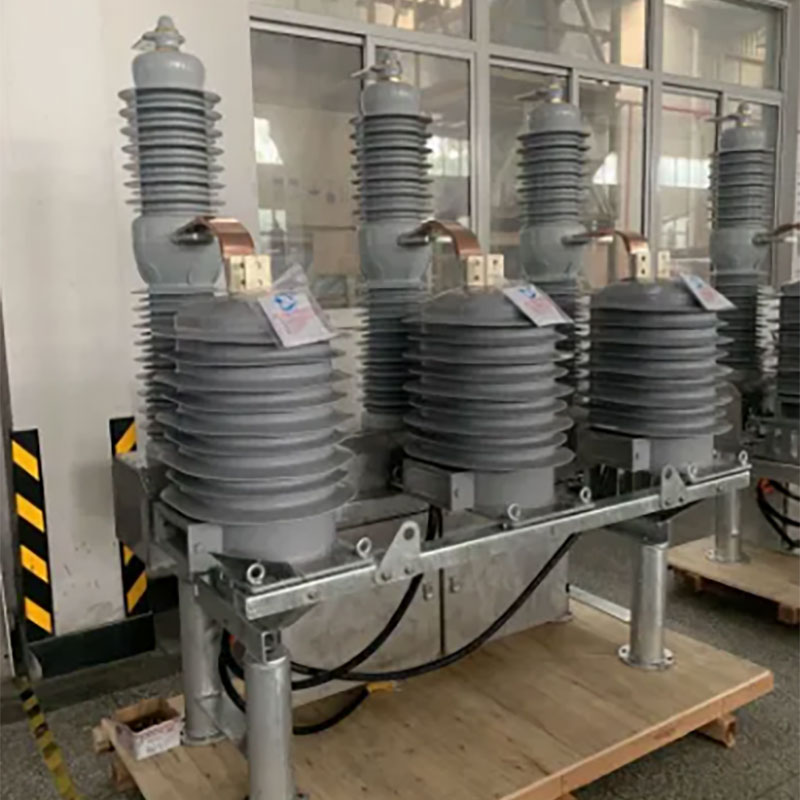

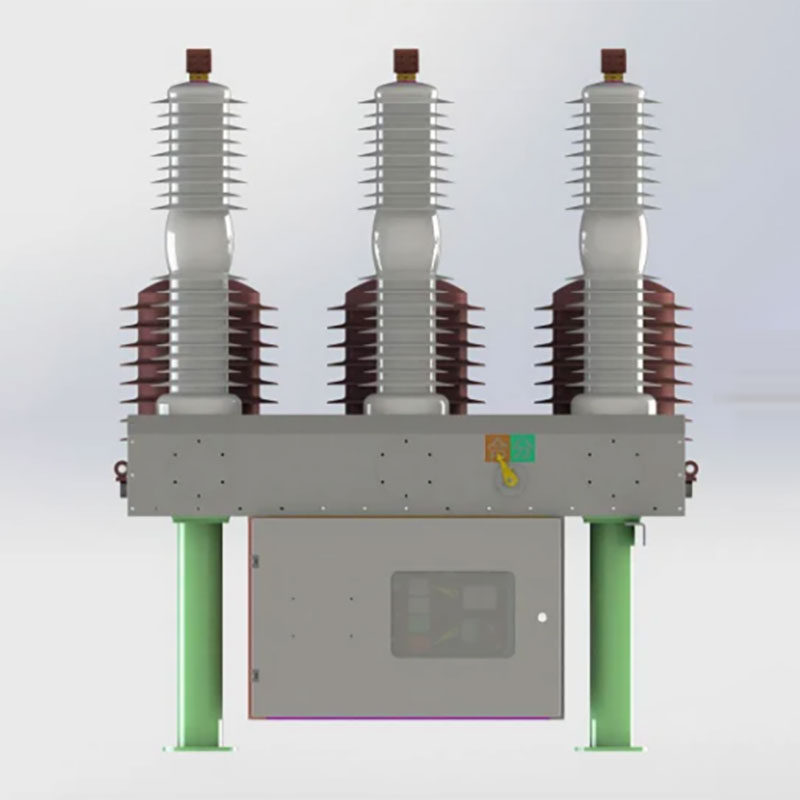

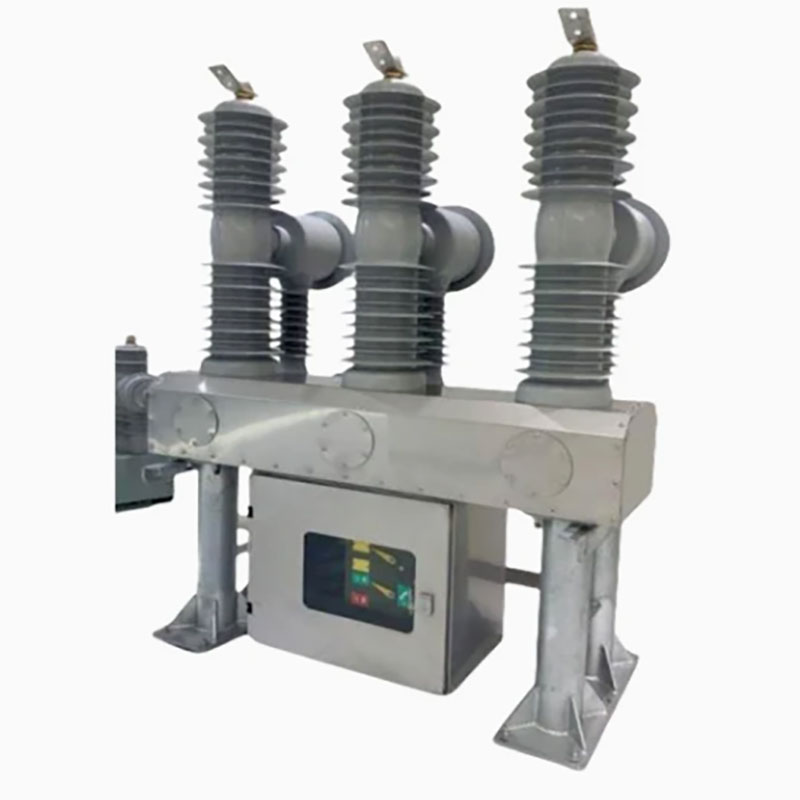

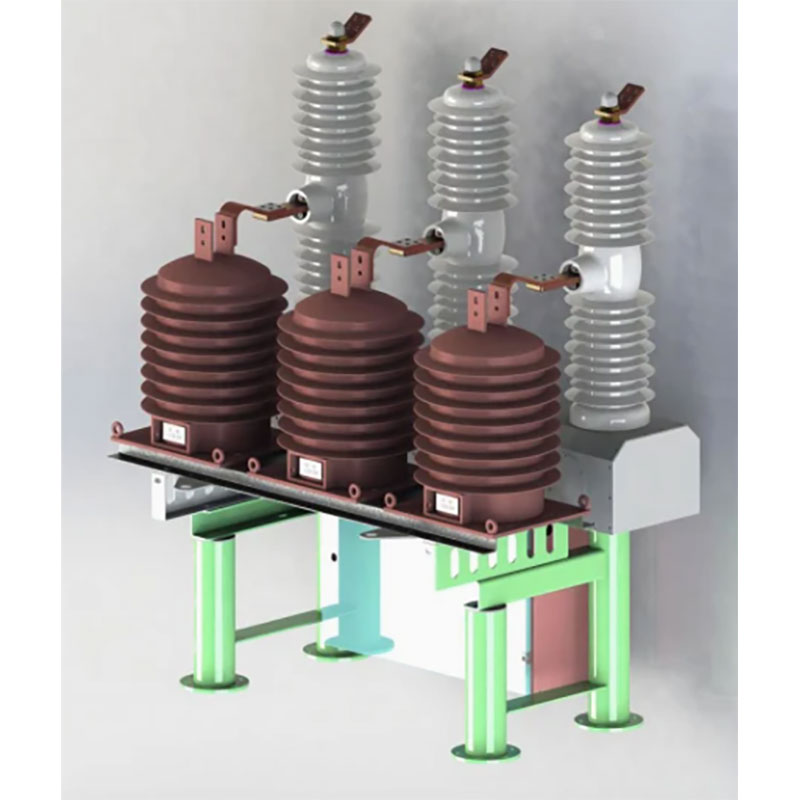

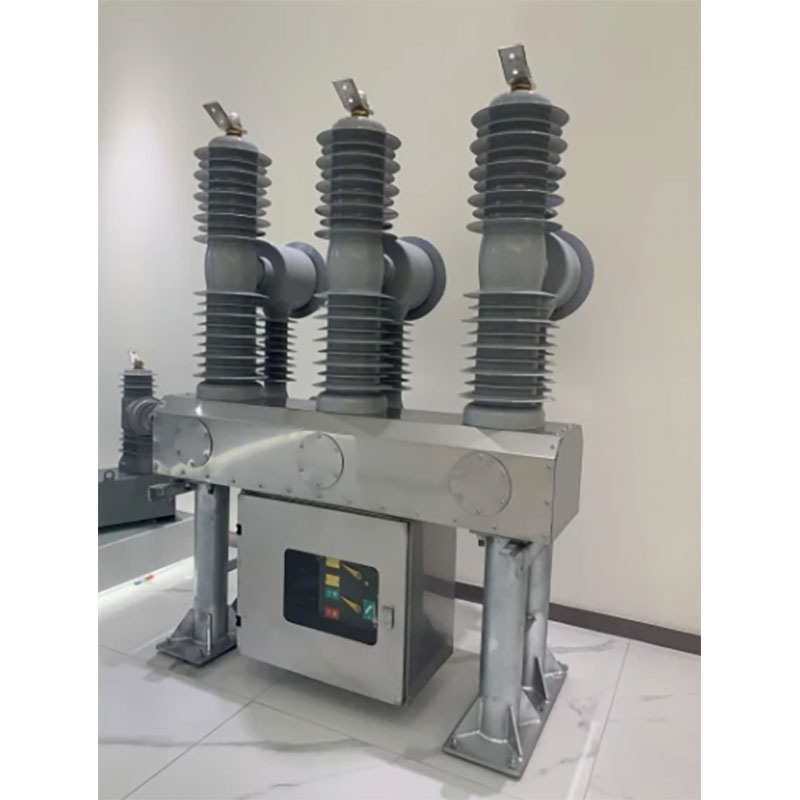

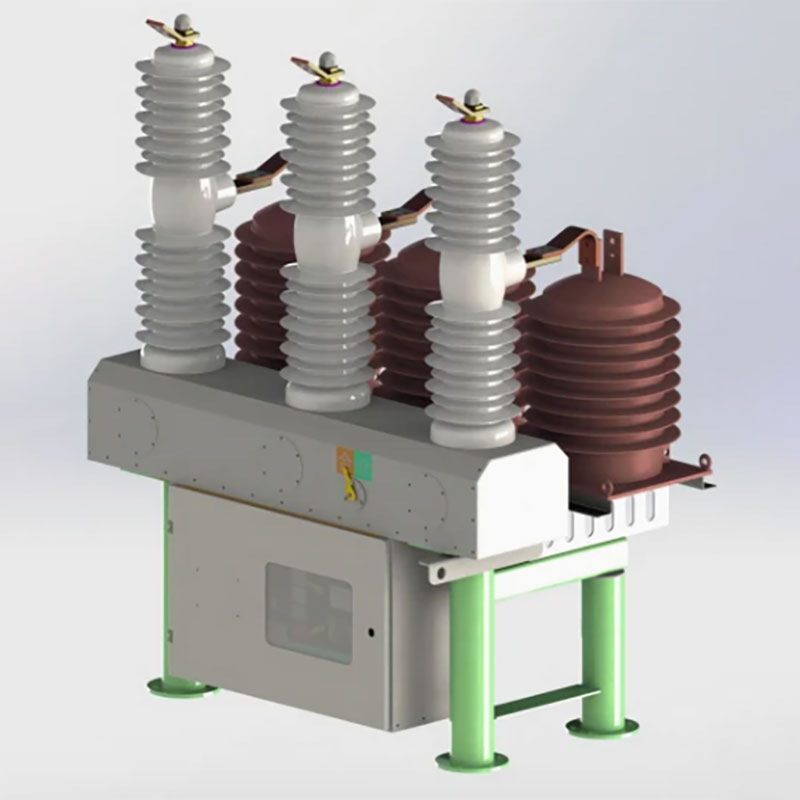

Wyłącznik próżniowy na zewnątrz

Wyłącznik próżniowy na zewnątrz produkowany przez Dahu Electric to jednostka dystrybucyjna o zewnątrz napięcia znamionowego 40,5 kV i częstotliwości 50 Hz, która ma zastosowanie do strony podstacji podajnika oraz przedsiębiorstwa przemysłowego i górniczego, które wymagają ogólnej ochrony, kontroli i częstego działania przełącznika.

Wyślij zapytanie

Opis produktu

Główny korpus wyłącznika ma wyginięcie próżni, prosta struktura, potężne możliwości przerywania i długą żywotność. Biegun jest wykonany z izolatora kompozytowego z żywicy epoksydowej / silikonowej gumowej, bez oleju i gazu SF6, ten izolowany wyłącznik próżniowy jest zaprojektowany przyjazny środowiskiem.

Po zastosowaniu kompozytowej struktury izolacji, wyłącznik próżniowy zewnętrzny spełnia wymagania odległości powietrza i odległości pełzania w normalnych warunkach pracy i skutecznie zmniejsza objętość wyłącznika, główny przenikliwość próżniowa pętli przewodzącej oraz dynamiczne i statyczne połączenie przewodzące są instalowane w cylindrze izolacyjnym, tak że faza jest tylko 300 mm. Główne połączenia elektryczne obwodu to stałe połączenia o wysokiej niezawodności.

Szczegóły produktu

Mechanizm modułowy

Projekt mechanizmu modułowego, wysoce znormalizowana struktura;

Mechanizm jest łatwy w montażu / demontażu i łatwy w utrzymaniu;

Wysoka niezawodność z mniejszą liczbą części

Zintegrowany uchwyt ładowania, sprawia, że operacja jest wygodna i łatwa

Słup typu garnka

Przyjazny dla środowiska materiał izolacyjny, PA66 zapewnia lekką, wysoką wydajność dielektryczną;

Możliwe do recyklingu i łatwe usuwanie po cyklu życia produktu;

Opłacalny i niezawodny;

Wyłącznik obwodu próżniowego

W pełni spełnia wymagania standardów IEC i GB;

Całkowite blokowanie, zapobieganie niewłaściwemu opomrzeniu i zapewnienie bezpieczeństwa;

Modułowa konstrukcja, skrócony czas dostawy;

Małe odbicie otwierające i doskonała wydajność;

Przewaga wydajności

Produkt jest wyposażony w mechanizm pracy stałego stałego magnesu, mechanizm jest wyposażony w magnes stały, przez magnes stały w celu zapewnienia siły trzymającej, tak aby przełącznik jest utrzymywany w stanie otwartym i zamkniętym, w porównaniu z konwencjonalnym mechanizmem operacyjnym sprężynowym, liczba części mechanicznych jest zmniejszona, mechaniczny łańcuch transmisji jest skrócony, co jest skrócone, mechaniczny łańcuch transmisji jest skrócony, mechaniczny łańcuch transmisji.

Główna specyfikacja techniczna

Parametry techniczne
NIE.	Przedmiot			Jednostka	Wartość
1	Napięcie znamionowe			kv	40.5
2	Oceniona izolacja Poziom (poziom morza: 1000 m)	1 min moc częstotliwość wytrzymać woltaż	Test suchy		95
			Test mokry (Ziemia poza izolacja)		85
		Otrzymuj impuls błyskawicy Napięcie (szczyt) 1,2/50us			200
3	Prąd oceniany			A	1600/2500
4	Częstotliwość oceniana			Hz	50/60
5	Znamionowy prąd zerwania zwarć			.	31.5
6	Znamionowa sekwencja operacji			O-0,3S-CO-180S- CO-180S-C
7	Znamionowe czasy zrywania prądu prądu			czasy	20
8	Znamionowy prąd zamknięcia zwarcia (pik)			.	80
9	Oceniły szczyt wytrzymałości prądu				50
10	Oceniono krótki czas wytrzymania prądu				31.5
11	Całkowite przełom			S	<0,125
12	Znamione czas trwania zwarcia				4
13	Życie mechaniczne			czasy	10000
14	Znamionowe napięcie robocze i obwód pomocniczy woltaż			V	110/220

Mechaniczne parametry charakterystyczne wyłącznika

NIE.	Przedmiot	Jednostka	Wartość
1	Skontaktuj się z prześwitem	mm	18 ± 1
2	Skontaktuj się z nadmiernym przetrwaniem	mm	6 ± 1
3	Prędkość otwierania	SM	1,6 ± 0,2
4	Prędkość zamykania	SM	0,8 ± 0,2
5	Jednoczesność trzech fazowych otwarcia i zamykania	SM	≤2
6	Odległość fazowa	mm	680 ± 2
7	Kontakt z zamknięciem czasu odbicia	SM	≤3
8	Każda odporność obwodu przewodzącego fazę	Dziecko	≤60
9	Czas zamknięcia	SM	25 ~ 60
10	Czas otwarcia	SM	20 ~ 50
11	Znamionowa częstotliwość zasilania silnika magazynowania energii	W	110
12	Znamionowe napięcie silnika energetycznego	V	220
13	Max./min.motor napięcie		120%/80%
14	Zamknięte napięcie robocze zamykające		220
15	Max./min. Zamknięcie napięcia roboczego		120%/80%
16	Znamione napięcie operacyjne otwierające		220
17	Max./min. Otwieranie napięcia roboczego		120%/65%

Parametry techniczne mechanizmu operacyjnego
NIE.	Przedmiot		Jednostka	Wartość
1	Znamione napięcie robocze	Otwarcie tripper	V	AC220
		Zamknięcie tripper		AC220
2	Znany opór	Otwarcie tripper	Ω	56
		Zamknięcie tripper		56
3	Znamionowa częstotliwość mocy wyjściowej	Otwarcie tripper	W	320
		Zamknięcie tripper
4	Częstotliwość silnika magazynowania energii			110
5	Znamionowe napięcie magazynowania energii silnikowej		V	AC220
6	Czas magazynowania energii		S	≤10
